Volkswagen Touran Reparaturanleitung :: Seitenwandverkleidung, 5-Sitzer, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Verkleidungen, Dämpfungen / Verkleidungen Lade- und Kofferraum / Seitenwandverkleidung, 5-Sitzer, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die rechte Fahrzeugseite beschrieben. Der Aus- und Einbau für die linke Seite erfolgt sinngemäß.

Ausbauen

-	Schalten Sie die Zündung aus.

-	Nehmen Sie die Sitze der 2. Sitzreihe aus dem Fahrzeug heraus.

-	Bauen Sie die Sicherungsstangen und die Blenden, Aufnahmeteile, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen B, oben, aus, die Gurtendbeschläge der Sicherheitsgurte vorn brauchen hierbei nicht demontiert werden → Kapitel.

-	Bauen Sie die Verkleidungen Säulen B, unten, aus → Kapitel.

-	Bauen Sie die Einstiegleisten, hinten, aus → Kapitel.

-	Bauen Sie die Sicherungsstangen, Blenden und Aufnahmeteile aus → Kapitel.

-	Bauen Sie den Ladeboden aus → Kapitel.

Fahrzeuge mit Staukasten

-	Bauen Sie den Staukasten aus → Kapitel.

alle Fahrzeuge

-	Bauen Sie die Abdeckung Schlossträger, hinten, aus → Kapitel.

-	Bauen Sie die Dachabschlussleiste aus → Kapitel.

-	Bauen Sie die Verkleidung Säule D aus.

5-Sitzer → Kapitel.

-	Lösen Sie die Verkleidung Säule C aus den Befestigungen → Kapitel

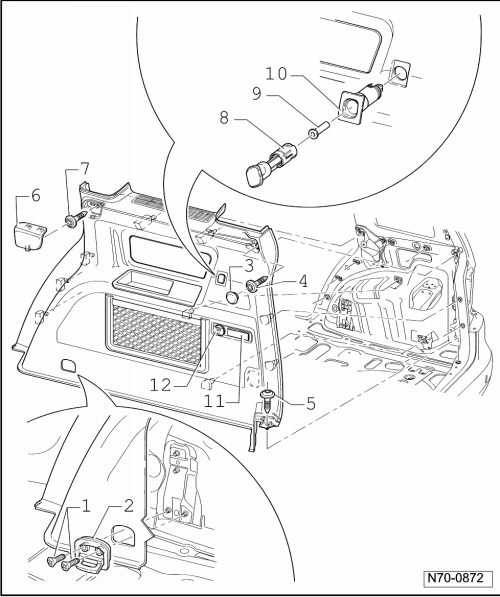

-	Drehen Sie die zwei Schrauben -1- heraus (6 Nm) und entfernen Sie die Verzurröse -2-.

-	Entfernen Sie den Stopfen -3- und drehen Sie die Schraube -4- heraus (2 Nm).

-	Drehen Sie die Schraube -5- heraus (2 Nm).

-	Entfernen Sie die Abdeckkappe -6- und drehen Sie die Schraube -7- heraus (2 Nm).

-	Drehen Sie den Taschenhaken -8-, entgegen der Uhrzeigerrichtung, und ziehen Sie ihn aus der Aufnahme -10- heraus.

-	Entfernen Sie den Spreizniet -9- aus der Aufnahme.

-	Ziehen Sie die Aufnahme -10- aus der Seitenwandverkleidung heraus.

-	Lösen Sie die Seitenwandverkleidung von der Karosserie und trennen Sie die Leitungsstränge von der Leuchte -11- und der Steckdose -12-.

Hinweis

Vor der Montage sind die Befestigungsclipse auf Beschädigungen zu überprüfen und ggf. zu erneuern.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
