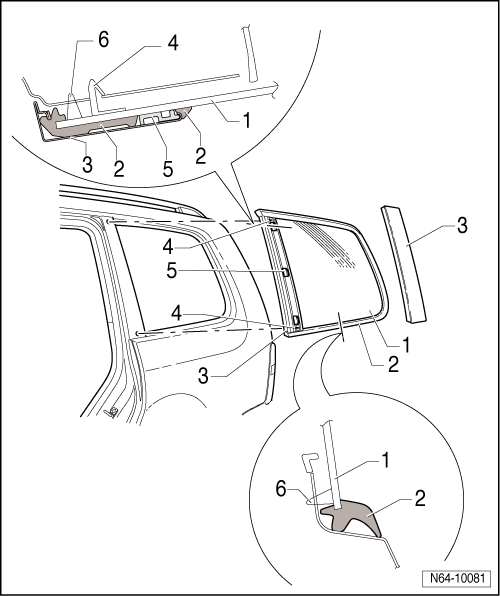

Volkswagen Touran Reparaturanleitung :: Seitenscheibe hinten- Montageübersicht
Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Verglasung, Fensterbetätigung / Kraftschlüssig geklebte Scheiben / Seitenscheibe hinten- Montageübersicht
| 1 - | Seitenscheibe |
| Seitenscheibe ausbauen → Kapitel |
| Seitenscheibe einbauen → Kapitel |
| 2 - | Dichtung mit Abstandssteg |
| Bestandteil der Seitenscheibe |
| 3 - | Blende C-Säule |
| Blende C-Säule ausbauen |
| 4 - | Halteclip |
| 3 Stück |
| Bestandteil der Seitenscheibe |
| 5 - | Fixierstift |
| 2 Stück |
| fixiert die Seitenscheibe in ihrer Einbaulage |
| 6 - | PUR-Klebedichtungsmaterial |
| Raupenquerschnitt : Breite = 7 mm Höhe = 12 mm (einschließlich Restmaterial auf Scheibe und Scheibenflansch) |
| Mindestaushärtezeit → Kapitel |
