Volkswagen Touran Reparaturanleitung :: Schlussleuchte im Seitenteil aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Schlussleuchten (SBBR) / Schlussleuchte im Seitenteil aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1783-

Ausbauen:

Der Aus- und Einbau der Schlussleuchten erfolgt auf beiden Seiten in gleicher Weise und wird nur für eine Seite beschrieben.

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

Schlussleuchte im Seitenteil aus- und einbauen

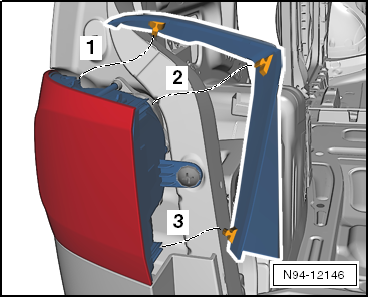

-	Blende -1- aus den Verrastungen -Pfeile- an der Schlussleuchte ausclipsen.

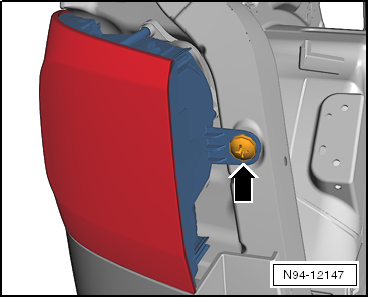

-	Befestigungsschraube -Pfeil- herausdrehen.

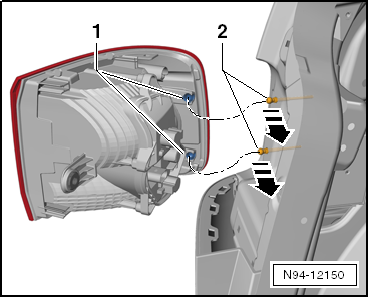

-	Aufnahmen -1- der Schlussleuchte in -Pfeilrichtung- aus den Kugelbolzen -2- ziehen.

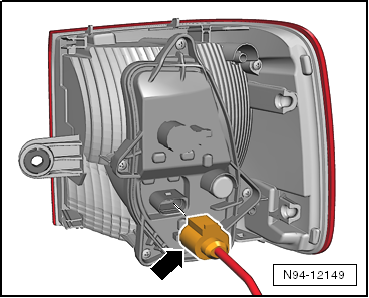

-	Steckverbindung -Pfeil- entriegeln und trennen.

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

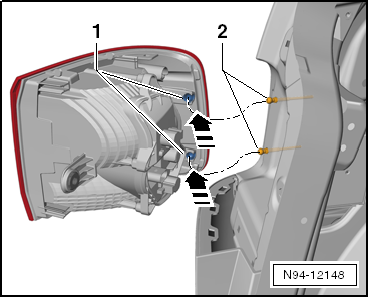

-	Aufnahmen -1- der Schlussleuchte in -Pfeilrichtung- in die Kugelbolzen -2- drücken, bis sie spürbar einrasten.

-	Befestigungsschraube -Pfeil- mit den vorgeschriebenen Anzugsdrehmomenten anziehen → Kapitel.

-	Nach dem Einbau der Schlussleuchte die Spaltmaße zur Karosserie kontrollieren.

Das Spaltmaß -A- zwischen Karosserie und Schlussleuchte soll 0,5 mm betragen.

Wenn die Schlussleuchte ungleichmäßige Spaltmaße zur Karosserie aufweist, muss Sie die Einbaulage korrigiert werden → Kapitel.

Lampenträger der Schlussleuchte (SBBR) im Seitenteil aus- und einbauen

Ausbauen:

-	Schlussleuchte ausbauen → Kapitel.

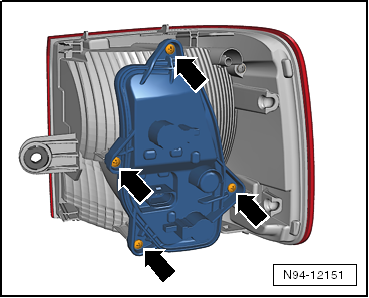

-	Befestigungsschrauben -Pfeile- herausdrehen und Lampenträger aus dem Schlussleuchtengehäuse nehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
