Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgas - Turboaufladung, G- Lader / Ladeluftsystem / Schlauchverbindungen mit Steckkupplungen

Vorsicht!

Der Dichtring für die Steckkupplung kann beschädigt werden, wenn die Sicherungsklammer bei der Montage in der Verriegelungsstellung liegt. Eine Undichtigkeit wäre die Folge. Beachten Sie die Montageanleitung.

Ausbauen

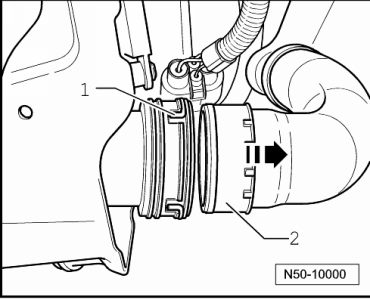

-	Steckkupplung durch Ziehen der Sicherungsklammer -1- entriegeln. Schlauch/Rohr -2- ohne Hilfswerkzeuge abziehen.

Einbauen

-	Bei Ersatz des Dichtrings legen Sie den Dichtring in die Nut des Ladeluftschlauchs. Achten Sie auf umlaufend vollständig in der Nut sitzendem Dichtring.

-	Ölen Sie die Dichtfläche und den Dichtring ein.

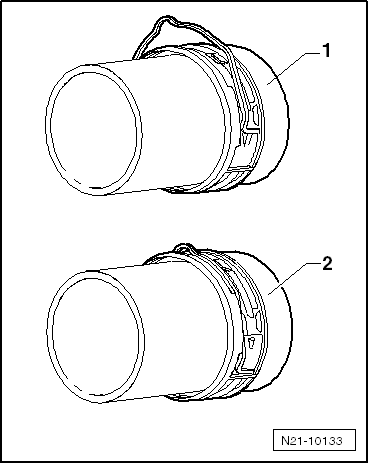

-	Bringen Sie die Sicherungsklammer in die Entriegelungsstellung -1-.

-	Schieben Sie den Ladeluftschlauch bis zum Anschlag in die Kupplung.

Schlauchverbindungen mit Steckkupplungen

-	Bringen Sie die Sicherungsklammer in die Verriegelungsstellung -2- und drücken Sie anschließend den Ladeluftschlauch nochmals nach.

-	Prüfen Sie durch Ziehen am Schlauch den korrekten Sitz und die ordnungsgemäße Verrastung der Steckkupplung.
