Volkswagen Touran Reparaturanleitung :: Reparatursatz für den hinteren Haltewinkel einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Halogenlampen / Reparatursatz für den hinteren Haltewinkel einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

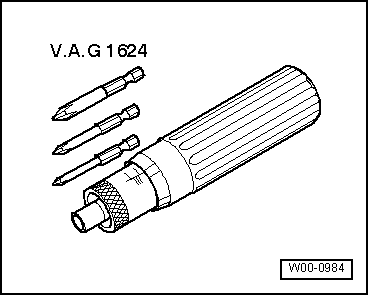

Drehmomentschraubendreher -V.A.G 1624-

Hinweis

Im Reparatursatz ist ein Haltewinkel mit zwei Befestigungsschrauben (Schneidschraube TP 4 x 16) enthalten.

-	Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-	Scheinwerfer ausbauen → Kapitel.

Reparatursatz für den hinteren Haltewinkel einbauen

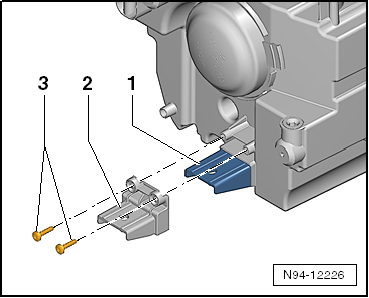

-	Reste des alten Haltewinkels -1- so weit entfernen, bis der neue Haltewinkel formschlüssig am Scheinwerfer anliegt.

-	Den neuen Haltewinkel -2- formschlüssig auf den Sockel am Scheinwerfer aufstecken und mit den Befestigungsschrauben -3- aus dem Reparatursatz mit 1,0 Nm festschrauben.

-	Scheinwerfer einbauen → Kapitel.

-	Scheinwerfereinstellung prüfen und ggf. einstellen "Instandhaltung genau genommen": → Heft.
