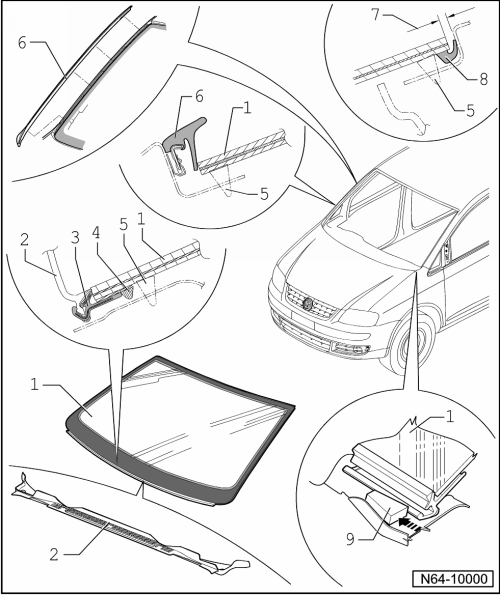

Frontscheibe - Montageübersicht

1 -	Frontscheibe

Frontscheibe ausbauen → Kapitel

Frontscheibe einbauen → Kapitel

2 -	Wasserkastenabdeckung

Darf nur von Hand aus dem Einfassprofil gezogen werden.

Wasserkastenabdeckung ausbauen → Kapitel

Wasserkastenabdeckung einbauen → Kapitel

3 -	Einfassprofil

ist Bestandteil der Frontscheibe

4 -	Scheibeneinsteller

443 845 631 A

5 -	PUR-Klebedichtungsmaterial

Raupenquerschnitt : Breite = 7 mm Höhe = 11 mm (einschließlich Vorbeschichtung, Restmaterial auf Scheibe und Scheibenflansch)

Mindestaushärtezeit → Kapitel

6 -	Wasserfangleiste

7 -	Maß a = 3,5 mm

oben und seitlich

8 -	Dichtlippe

wird die Dichtlippe beim Herausschneiden beschädigt, muss eine neue Frontscheibe eingebaut werden

9 -	Scheibeneinsteller

443 845 631 A
