Volkswagen Touran Reparaturanleitung :: Nabenabdeckung für Leichtmetallräder mit offener Verschraubung aus- und einbauen

Ausbauen

Rad abgebaut

Hinweis

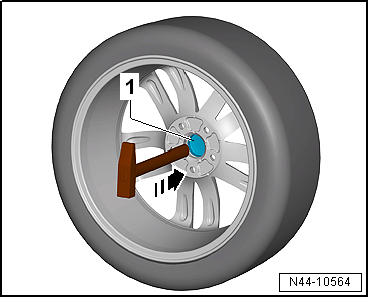

Abdeckkappe -1- beim Austreiben mit dem Hammer festhalten.

Einbauen

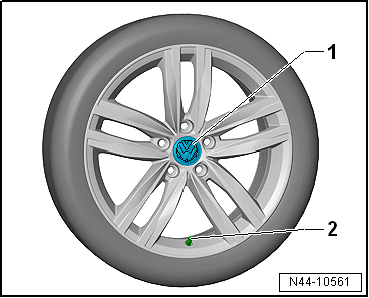

-	Abdeckkappe -1- bündig gegen die Öffnung der Aluminiumfelge halten.

-	Das Volkswagen-Logo der Abdeckkappe so zum Ventil ausrichten, dass das Logo mittig über dem Ventil -2- steht.

-	Mit der Hand leichten Druck ausüben und so die Abdeckkappe in der Öffnung der Aluminiumfelge sichern.

-	Prüfen, ob die Abdeckkappe kein Spiel hat und richtig in der Aluminiumfelge sitzt.
