Volkswagen Touran Reparaturanleitung :: Motorabdeckung

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor -ZSB., Zylinder, Kurbelgehäuse / Motorabdeckung

Motorabdeckung aus- und einbauen

Ausbauen

Vorsicht!

Der Halter für die Motorabdeckung an der Zylinderkopfhaube kann bei unsachgemäßer Demontage abbrechen. Bauen Sie die Motorabdeckung unbedingt nach der folgenden Anweisung ab.

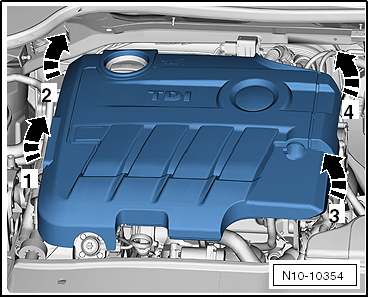

-	Ziehen Sie die Motorabdeckung in den Bereichen der -Pfeile- und in der eingezeichneten Reihenfolge nach oben aus den Befestigungen. Greifen Sie dazu so weit wie möglich unter die Motorabdeckung.

Einbauen

Vorsicht!

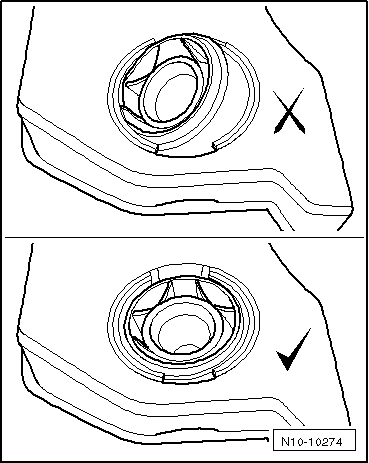

Vor der Montage der Motorabdeckung ist die korrekte Position der 4 Befestigungselemente (Kugelpfannen) zu prüfen. Ggf. sind diese wieder in ihre Position zu bringen. Sonst kommt es zu Schäden an der Motorabdeckung.

-	Die Kugelpfannen der Motorabdeckung in die korrekte Position drücken.

-	Die Motorabdeckung auf die Befestigungspunkte setzen, und an den Ecken in die Verrastung drücken.
