Volkswagen Touran Reparaturanleitung :: Motor und Getriebe trennen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

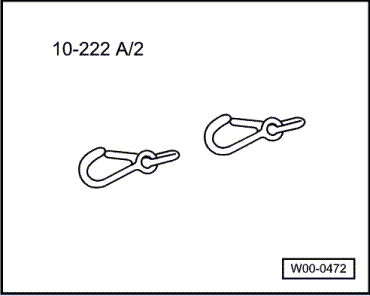

Zusatzhaken -10 - 222 A /2-
  Motor und Getriebe trennen

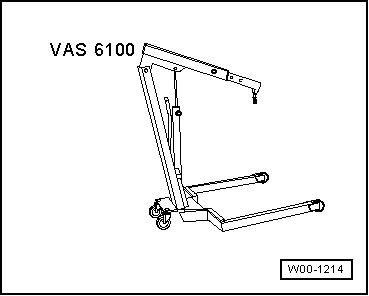

Werkstattkran -VAS 6100-


Motor und Getriebe trennen

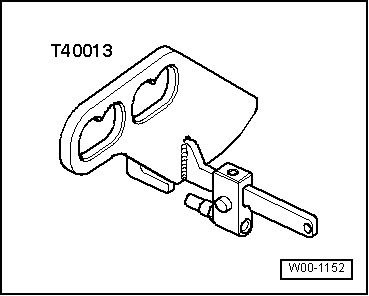

Aufhängevorrichtung -T40013-
  Motor und Getriebe trennen
Arbeitsablauf
Motor/Getriebe-Aggregat ausgebaut und auf Motorhalter -T10012- montiert.
Aufhängevorrichtung -T40013- am Getriebe montieren, und Sicherung schließen.

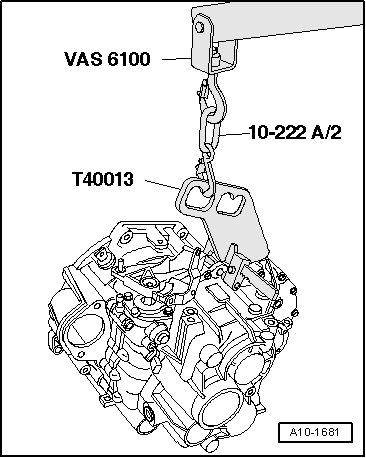

Werkstattkran -VAS 6100- mit Zusatzhaken -10 - 222 A /2- an der Aufhängevorrichtung einhängen.
  Motor und Getriebe trennen

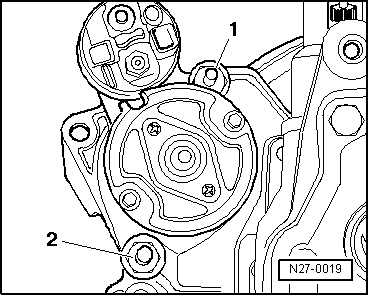

Schrauben -1- und -2- herausdrehen, Anlasser vom Getriebe abnehmen.
  Motor und Getriebe trennen

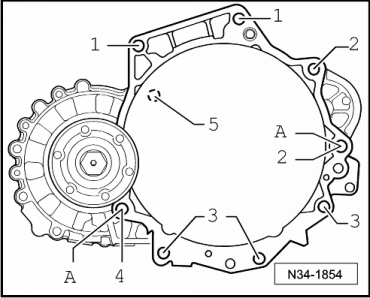

Schrauben -1, 3, 4- der Verbindung Getriebe an Motor herausdrehen.
Getriebe vom Motor abziehen.
  Hinweis

-Pos. 2, 5, A- nicht beachten.
