Ausbauen

Ausbauen

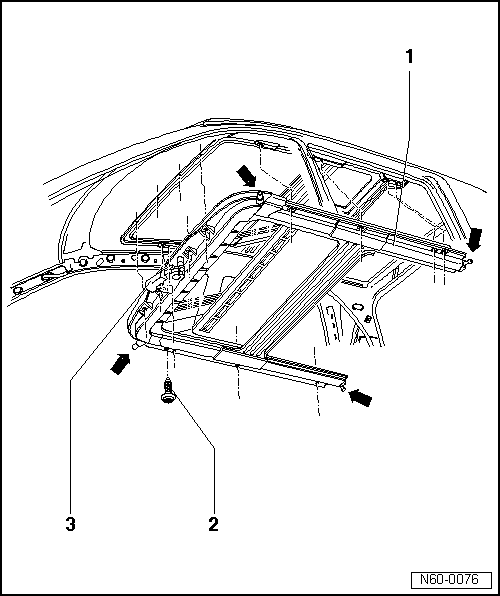

-	Formhimmel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

-	Ziehen Sie die Wasserablaufschläuche von der Montageeinheit -1- ab-Pfeile-.

-	Trennen Sie die Steckverbindung am Antrieb -3- .

-	Drehen Sie die Schrauben -2- heraus und nehmen Sie die Montageeinheit mit einem zweiten Monteur aus dem Fahrzeug heraus.

Einbauen

Einbauen

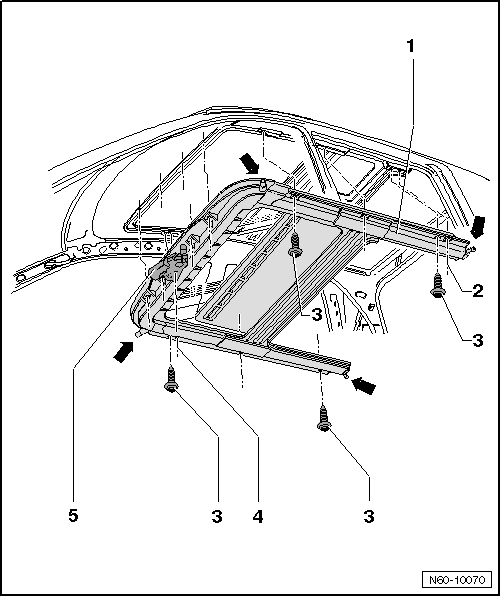

-	Setzen Sie die Montageeinheit -1- mit einem zweiten Monteur in den Dachausschnitt ein.

-	Richten Sie die Montageeinheit mit zylindrischen Stiften (umgedrehte Bohrer) vorn rechts -4- 12 mm und hinten links-2- 10 mm im Dachrahmen aus.

Die Montageeinheit darf nicht am Dachrahmen anliegen.

-	Prüfen Sie die richtige Verlegung der Leitungen und Steckverbindungen der elektrischen Verbraucher am Dach und ggf. herstellen.

-	Schrauben Sie die Montageeinheit -1- vom Antrieb für Schiebe-/Ausstelldach -5- beginnend links und rechts nach hinten fest. Anzugsdrehmoment der Schraube -2-: 8 Nm.

-	Montieren Sie die Wasserablaufschläuche -Pfeile-.

-	Montieren Sie die Steckverbindung für Antrieb -5-.

-	Formhimmel einbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70
