Volkswagen Touran Reparaturanleitung :: Montageübersicht über das Radio-Navigationssystem "RNS 315"

Volkswagen Touran Reparaturanleitung / Kommunikation / Radio-Navigationssystem "RNS 315" / Montageübersicht über das Radio-Navigationssystem "RNS 315"

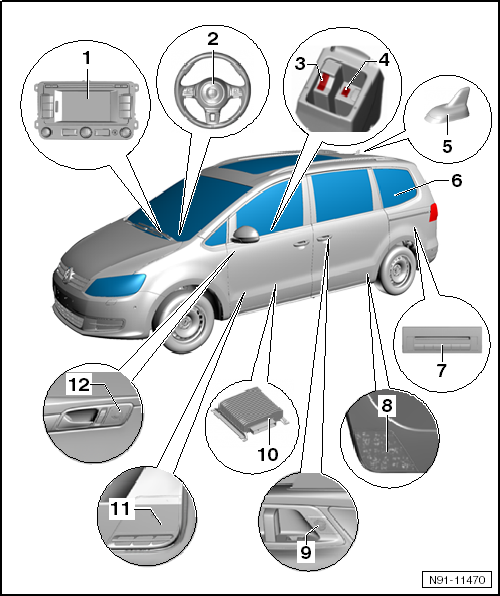

Montageübersicht über das Radio-Navigationssystem

1 -  Steuergerät mit Anzeigeeinheit für Radio und Navigationssystem -J503-
RNS 315
aus- und einbauen → Kapitel
Übersicht der Steckverbindungen → Kapitel
Anti-Diebstahl-Codierung → Kapitel
Handyvorbereitung UHV in Verbindung mit "RNS 315" → Kapitel
2 -  Multifunktionstasten im Lenkrad links -E440- und Multifunktionstasten im Lenkrad rechts -E441-
weitere Informationen im Kapitel Multifunktionslenkrad → Kapitel.
3 -  Steuergerät für Multimediasystem -J650-
eingebaut im Ablagefach in der Verlängerung der Mittelkonsole.
weitere Informationen im Kapitel Steuergerät für Multimediasystem → Kapitel.
4 -  Anschluss für externe Audioquellen -R199-
eingebaut im Ablagefach in der Verlängerung der Mittelkonsole.
weitere Informationen im Kapitel Anschluss für externe Audioquellen → Kapitel.
5 -  Dachantenne mit Navigationssystemantenne -R50-, Telefonantenne -R65- und -Antenne für Fernstart Zusatzheizer-
eingebaut auf dem Dach hinten
Antenne für Navigation GPS
Die Funktionen Fernstart Zusatzheizer und Telefonanlage sind optional.
Die Ausführung der Antenne ist technisch angepasst an die Fahrzeugausstattung.
weitere Informationen im Kapitel Antennenanlage → Kapitel.
6 -  Scheibenantennen
in der Seitenscheibe hinten links und rechts
Antenne für Radioempfang AM, FM 1 und FM 2
optionale Antenne für DAB Digitalradioempfang
weitere Informationen im Kapitel Antennenanlage → Kapitel.
7 -  CD-Wechsler -R41-
eingebaut im Ablagefach im Kofferraum links
weitere Informationen im Kapitel CD-Wechsler → Kapitel.
8 -  Tieftonlautsprecher hinten rechts -R17- und Tieftonlautsprecher hinten links -R15-
in den Türverkleidungen im Fahrgastraum links und rechts eingebaut
weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel.
9 -  Hochtonlautsprecher hinten rechts -R16- und Hochtonlautsprecher hinten links -R14-
in den Türverkleidungen im Fahrgastraum links und rechts eingebaut
weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel.
10 -  Verstärker -R12-
für Soundsysteme
weitere Informationen im Kapitel Verstärker für das Soundsystem → Kapitel;-)).
11 -  Tieftonlautsprecher vorn rechts -R23- und Tieftonlautsprecher vorn links -R21-
in den Türverkleidungen vorn links und rechts eingebaut
weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel.
12 -  Hochtonlautsprecher vorn rechts -R22- und Hochtonlautsprecher vorn links -R20-
in den Türverkleidungen vorn links und rechts eingebaut
weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel.
