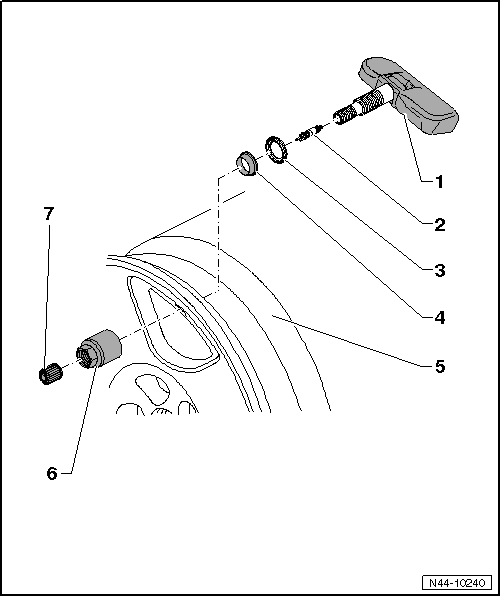

Montageübersicht - Sensor für Reifendruck, Sensor für Reifendruck mit Ventil

1 -	Sensor für Reifendruck

wird als Ersatzteil komplett geliefert

aus- und einbauen → Kapitel

wenn die Batterie leer ist, dann muss der komplette Sensor für Reifendruck ersetzt werden

nach dem Einsatz eines Pannensets muss die Bohrung für das Ventil und die Öffnung des Druckgebers saubergewischt werden

2 -	Ventileinsatz

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

bei jedem Reifenwechsel ersetzen

Hinweis

Verwenden Sie nur den Original Ventileinsatz, dieser hat eine spezielle Beschichtung!

3 -	Dichtscheibe

wird während des Anziehens der Überwurfmutter → Pos. leicht verformt

4 -

Dichtring

5 -	Scheibenrad

Reifenmontage von Reifen mit Notlaufeigenschaften → Kapitel

Reifenmontage von Reifen (Räder mit Reifen-Druck-Kontrolle) → Kapitel

6 -	Überwurfmutter

8 Nm

7 -	Ventilkappe

nur die originalen Ventilkappen aus dem Reparatursatz verwenden → Elektronischer Ersatzteilkatalog "ETKA"

keine Komfort-Ventilkappen und Metallkappen verwenden
