Hinweis

Nach Montagearbeiten an der Abgasanlage darauf achten, dass die Abgasanlage nicht verspannt wird und ausreichend Abstand zum Aufbau hat. Gegebenenfalls Doppelschelle lösen und Schalldämpfer und Abgasrohr so ausrichten, dass überall ausreichend Abstand zum Aufbau vorhanden ist und die Aufhängungen gleichmäßig belastet werden.

Selbstsichernde Muttern sind zu ersetzen.

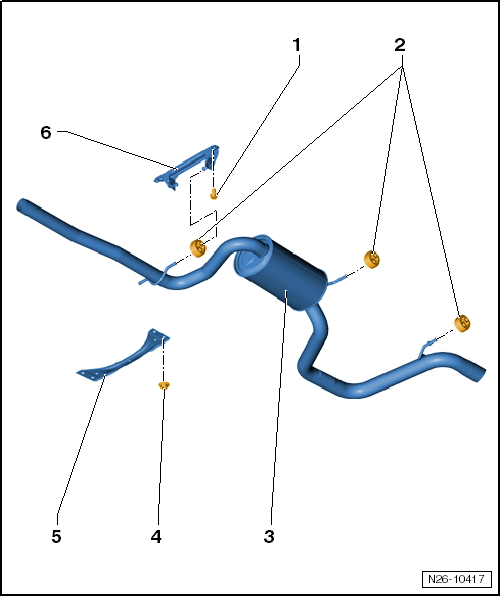

Montageübersicht - Schalldämpfer, Golf, Touran, Passat 2011

1 -

25 Nm

ersetzen

2 -	Halteringe

Bei Beschädigung ersetzen

3 -	Schalldämpfer

Golf Cabrio: zum Ausbau: Diagonalstrebe -A- abnehmen

4 -

25 Nm

5 -	Tunnelbrücke

Anzugsdrehmoment Tunnelbrücken:

Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50

Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66

6 -	Aufhängung

Bei Beschädigung ersetzen

7 -	Doppelschelle

Nicht im Bild

Abgasanlage spannungsfrei einrichten → Kapitel

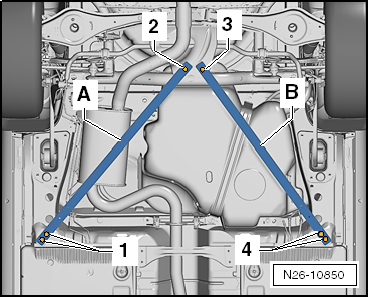

Diagonalstreben nur am Golf Cabrio

Anzugsdrehmoment Diagonalstreben -A- → Rep.-Gr.42 → Anker

Montageübersicht - Schalldämpfer, Golf, Touran, Passat 2011
