Montageübersicht - Saugrohr, Fahrzeuge mit Saugrohrklappe -V157-

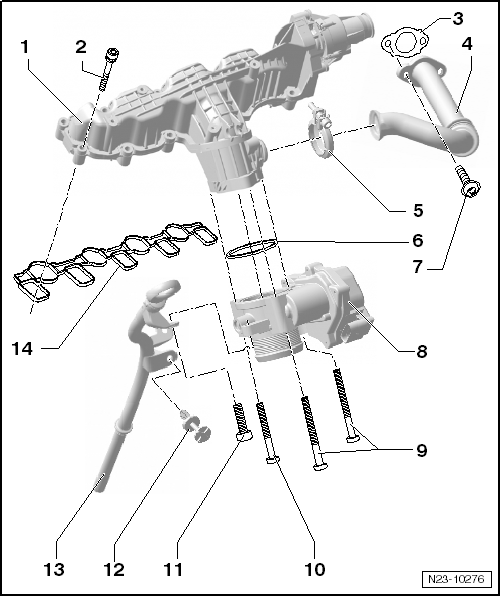

1 -

Saugrohr

Mit Motor für Saugrohrklappe -V157-,

Gleitender Einsatz: Entfall Motor für Saugrohrklappe -V157-

Darf nicht zerlegt werden

2 -

9 Nm

3 -

Dichtung

ersetzen

4 -	Verbindungsrohr

Zum Zylinderkopf/Kühler für Abgasrückführung

5 -	Schelle 5 Nm

ersetzen

6 -

Dichtung

ersetzen

7 -

9 Nm

8 -	Drosselklappensteuereinheit -J338-

9 -

10 Nm

10 -

10 Nm

11 -

10 Nm

12 -

Clip

Für Ölmessrohr

13 -	Ölmessrohr

14 -

Dichtung

ersetzen

Es können auch einzelne Dichtungen eingebaut sein
