Volkswagen Touran Reparaturanleitung :: Montageübersicht: Lenksäule, Rechtslenker ab Modelljahr 2011

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Lenkrad, Lenksäule ab Modelljahr 2011 / Montageübersicht: Lenksäule, Rechtslenker ab Modelljahr 2011

  Hinweis

Schweiß- und Richtarbeiten an tragenden und radführenden Bauteilen der Radaufhängung sind nicht zulässig.
Selbstsichernde Muttern immer ersetzen.
Korrodierte Schrauben/Muttern immer ersetzen.

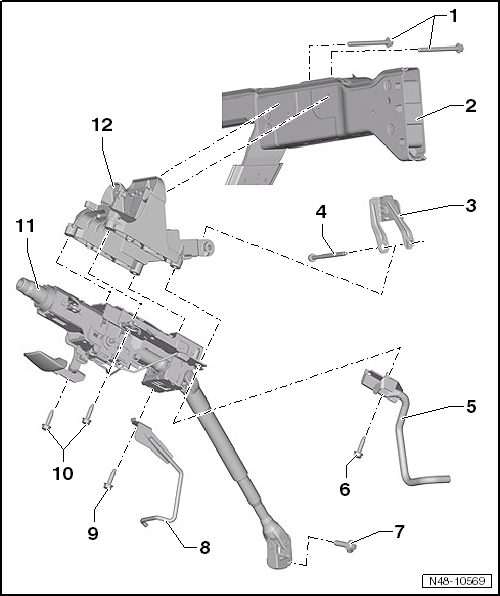

Montageübersicht: Lenksäule, Rechtslenker ab Modelljahr 2011

1 -  Schraube
20 Nm
2 -  Montageträger
3 -  Frequenzstrebe
4 -  Schraube
20 Nm
5 -  Crashstrebe Bremspedal
Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
6 -  Schraube
20 Nm
7 -  Schraube
30 Nm
nach jeder Demontage ersetzen
8 -  Crashstrebe Kupplungspedal
Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
9 -  Schraube
20 Nm
10 -  Schraube
20 Nm
11 -  Lenksäule
aus- und einbauen → Kapitel
12 -  Lagerbock
