Volkswagen Touran Reparaturanleitung :: Übersicht Bedienungs- und Anzeigeeinheit, Climatic ab KW 42/2006 bis KW 44/2010

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Bedienungs- und Anzeigeeinheit / Übersicht Bedienungs- und Anzeigeeinheit, Climatic ab KW 42/2006 bis KW 44/2010

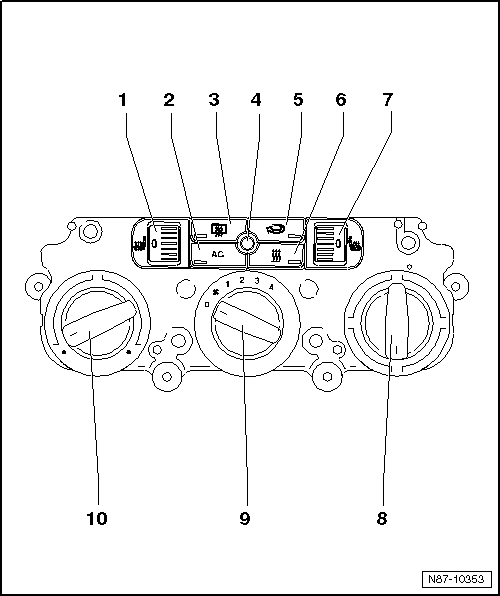

Übersicht Bedienungs- und Anzeigeeinheit, Climatic ab KW 42/2006 bis KW 44/2010

1 -  Einsteller für beheizbaren Fahrersitz -E94- (optional)
2 -  Drucktaste AC schaltet den Klimakompressor bei betätigter Taste ein.
Durch nochmaliges Drücken der Drucktaste AC wird der Klimakompressor auf nahezu 0 Förderleistung eingestellt. Der Heizbetrieb wird weiterhin elektronisch geregelt.
3 -  Taster für beheizbare Heckscheibe -E230-
4 -  Temperaturfühler für Schalttafel -G56-
5 -  Schalter für Frischluft- und Umluftklappe -E159-
6 -  Sofortheiztaste -E537- für Zusatzheizung (optional)
7 -  Einsteller für beheizbaren Beifahrersitz -E95- (optional)
8 -  Drehregler für Luftverteilung
9 -  Schalter für Frischluftgebläse -E9-
10 -  Drehregler für Temperatureinstellung
Siehe auch:

Stellmotor für Luftverteilerklappe vorn -V426- aus- und einbauen
Ausbauen     -  Schalttafel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70. -  Steckverbindung am Stellmotor f&uu ...

Übersicht Bedienungs- und Anzeigeeinheit, Climatronic ab KW 22/2007 bis KW 44/2010
1 -  Anzeige der gewählten Innenraumtemperatur, links 2 -  Einsteller für beheizbaren Fahrersitz -E94- 3 -  Drucktaste für Umluftbetrieb bzw. für automatischen Umluftb ...
