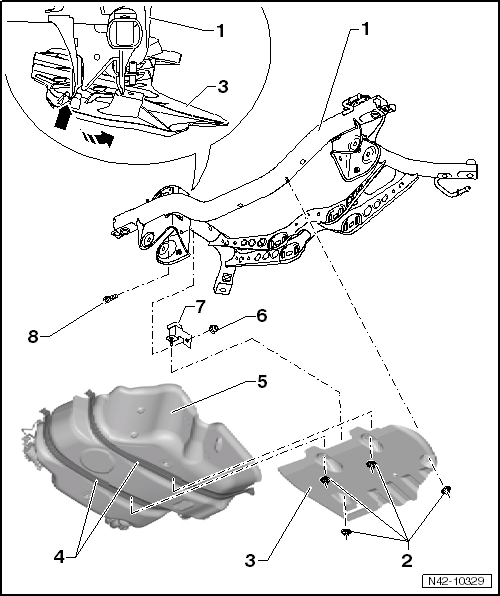

Montageübersicht: Anbauteile für Aggregateträger Touran BlueMotion

1 -  Aggregateträger
2 -  Mutter
2 Nm
3 -  Abschirmung
Einbauen
Abschirmung an Aggregateträger → Pos. einhängen -Pfeil-
Abschirmung in -Pfeilrichtung- auf die Blindnietschrauben einschwenken und Muttern festziehen
4 -  Spannbänder für Kraftstoffbehälter
5 -  Kraftstoffbehälter
6 -  Mutter
20 Nm
7 -  Winkel
mit Blindnietschraube
8 -  Schraube
