Volkswagen Touran Reparaturanleitung :: Mittelarmlehne, Ausstattungsversion "Conceptline" aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Ablagen, Abdeckungen und Blenden / Mittelarmlehne, Ausstattungsversion "Conceptline" aus- und einbauen

Ausbauen

Schalten Sie die Zündung aus.
Fahrzeuge mit CD-Wechsler:
Bauen Sie den CD-Wechsler aus → Kommunikation; Rep.-Gr.91.

alle Fahrzeuge:

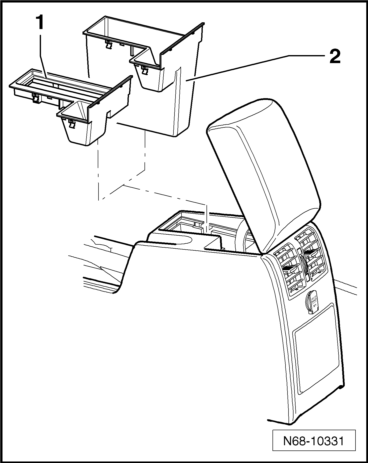

Ziehen Sie, je nach Fahrzeugausstattung, das Ablagefach -1- bzw. die Ablage -2- aus der Mittelkonsole heraus.
  Mittelarmlehne, Ausstattungsversion

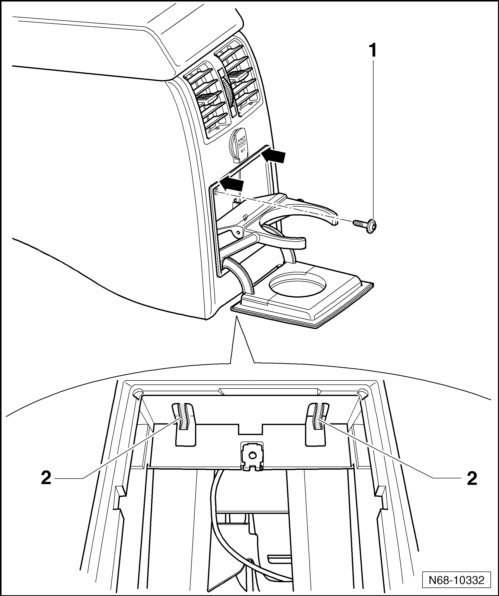

Öffnen Sie den Becherhalter und drehen Sie die Schraube -1- heraus (1,5 Nm).
Drücken Sie (z.B. mit einem Stahllineal) an der Oberseite vom Becherhalter -Pfeile-, die zwei Rastnasen -2- nach oben.
Ziehen Sie den Becherhalter aus der Mittelkonsole heraus.

Mittelarmlehne, Ausstattungsversion

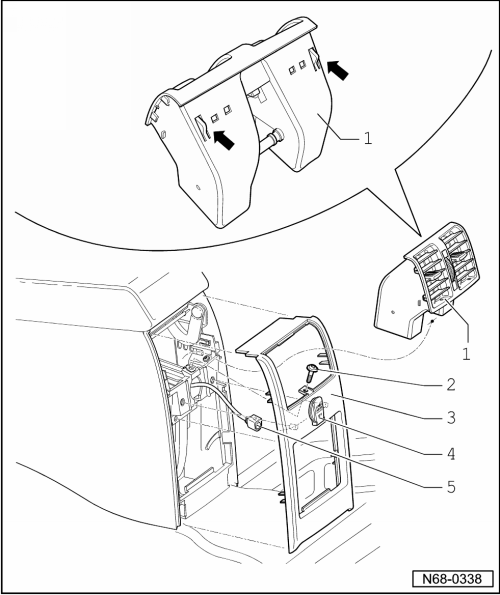

Betätigen Sie, durch die geöffnete Armlehne, die zwei Verrastungen -Pfeile- und ziehen Sie den Ausströmer -1- aus der Mittelkonsole heraus.
Drehen Sie die Schraube -2- heraus (1,5 Nm) und lösen Sie die Blende -3- aus der Mittelkonsole.
Trennen Sie den Leitungsstrang -5- von der Steckdose -4-.

Mittelarmlehne, Ausstattungsversion

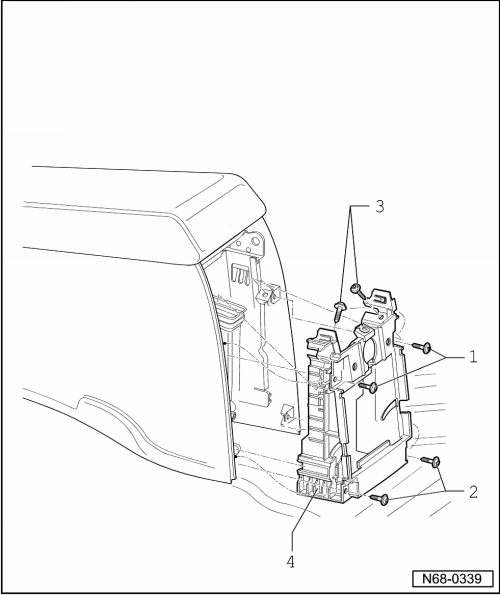

Drehen Sie die zwei Schrauben -1- heraus (1,5 Nm).
Drehen Sie die zwei Schrauben -2- heraus (1,5 Nm).
Drehen Sie die zwei Schrauben -3- heraus (1,5 Nm).
  Hinweis

Beim Einbau müssen die Schrauben in dieser Reihenfolge verbaut werden.
Schwenken Sie die Seitenteile der Mittelkonsole nach außen und entnehmen Sie den Einsatz -4-.

Mittelarmlehne, Ausstattungsversion

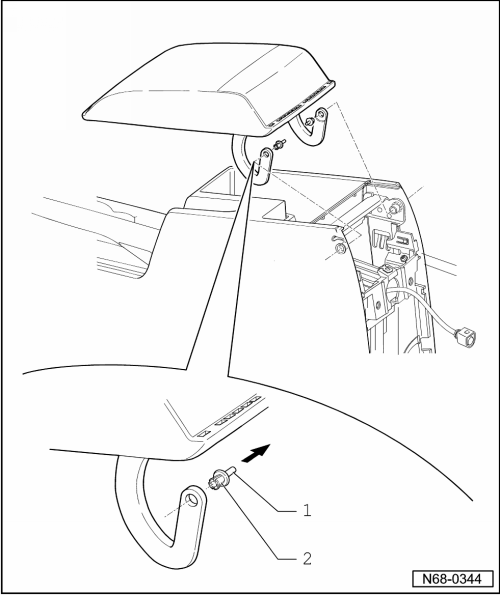

Drücken Sie den Klemmstift -1- nach innen -Pfeil- und entfernen Sie den linken Spreizniet -2-.
Demontieren Sie, wie beschrieben, den rechten Spreizniet.
Ziehen Sie die Mittelarmlehne aus den Lagerbuchsen heraus.

Mittelarmlehne, Ausstattungsversion




Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
