Volkswagen Touran Reparaturanleitung :: Leuchten und Schalter im Kofferraum

Kofferraumleuchte -W3- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Demontagekeil -VAS 3409-

Vorsicht!
Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) kleben Sie die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband ab.
Ausbauen:
Zündung und alle elektrischen Verbraucher ausschalten.
  Kofferraumleuchte -W3- aus- und einbauen

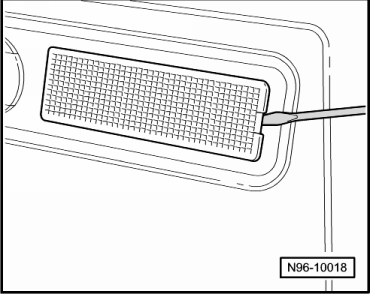

Leuchte mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher aus der Kofferraumverkleidung heraushebeln.
Glühlampe ersetzen:
  Kofferraumleuchte -W3- aus- und einbauen
Kontaktblech -1- der Leuchte in Pfeilrichtung drücken und die Soffitte -2- aus der Fassung nehmen.
Soffitte (12 V, 10 W) ersetzen.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
  Kofferraumleuchte -W3- aus- und einbauen

Schließeinheit für Heckklappe -F256- aus- und einbauen

Die Schließeinheit für Heckklappe -F256- ist in das Heckklappenschloss integriert und kann nicht einzeln ersetzt werden.
Es muss immer das ganze Heckklappenschloss ersetzt werden, wenn die Schließeinheit für Heckklappe -F256- defekt ist.
Ersetzen Sie das Heckklappenschloss → Karosserie-Montagearbeiten Außen; Rep.-Gr.55.
