Volkswagen Touran Reparaturanleitung :: Kraftstofffördereinheit/Kraftstoffvorratsgeber aus- und einbauen, Motorkennbuchstaben CAYC,CAYB

Volkswagen Touran Reparaturanleitung / Kraftstoffversorgung - Dieselmotoren / Kraftstoffversorgung, Gas, Betätig / Kraftstofffördereinheit/Kraftstoffvorratsgeber / Kraftstofffördereinheit/Kraftstoffvorratsgeber aus- und einbauen, Motorkennbuchstaben CAYC,CAYB

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

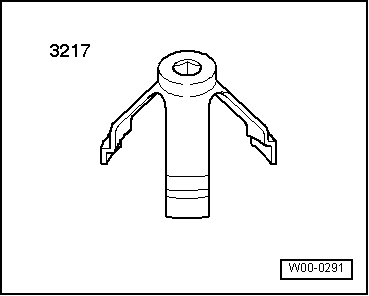

Schlüssel für Überwurfmutter -3217-
  Kraftstofffördereinheit/Kraftstoffvorratsgeber aus- und einbauen, Motorkennbuchstaben CAYC,CAYB

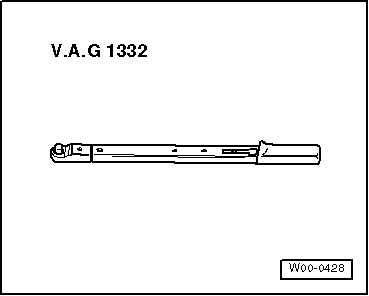

Drehmomentschlüssel -V.A.G 1332-
Ausbauen
Sicherheitsmaßnahmen beachten. → Kapitel
Sauberkeitsregeln beachten. → Kapitel
Prüfen Sie zuerst, ob ein codiertes Radio eingebaut ist. In diesem Fall erfragen Sie bitte die Anti-Diebstahl-Codierung.
Klemmen Sie bei ausgeschalteter Zündung das Masseband der Batterie ab. → Elektrische Anlage; Rep.-Gr.27
Den rechten und mittleren Sitz der zweiten Sitzreihe herausnehmen → Karosserie-Montagearbeiten Innen; Rep.-Gr.72 .
Lösen Sie den Teppich unter den Sitzen und klappen Sie ihn nach hinten. → Karosserie-Montagearbeiten Innen; Rep.-Gr.70
  Kraftstofffördereinheit/Kraftstoffvorratsgeber aus- und einbauen, Motorkennbuchstaben CAYC,CAYB

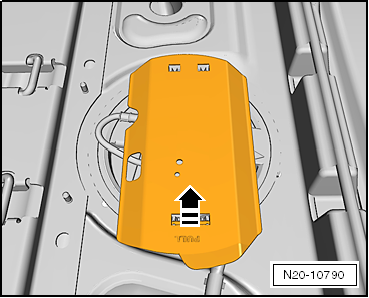

Die Abdeckung nach oben aushebeln.
  Kraftstofffördereinheit/Kraftstoffvorratsgeber aus- und einbauen, Motorkennbuchstaben CAYC,CAYB

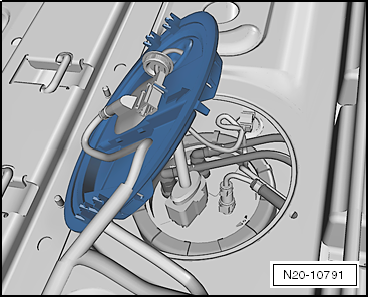

Die Abdeckung von der Kraftstofffördereinheit ausbauen.
Prüfen Sie zuerst die Steckverbindung auf festen Sitz, in dem Sie am Stecker ziehen, ohne die Verriegelung zu betätigen
5-poligen Stecker sowie die Kraftstoffleitungen vom Flansch abziehen.
  Hinweis

Steckkupplungen trennen → Kapitel.

ACHTUNG!
Der Kraftstoff bzw. die Kraftstoffleitungen im Kraftstoffsystem können sehr heiß werden (Verbrühungsgefahr)!
Außerdem steht das Kraftstoffsystem unter Druck! Vor dem Öffnen des Systems Putzlappen um die Verbindungsstelle legen und durch vorsichtiges Lösen der Verbindungsstelle Druck abbauen!
Bei allen Montagearbeiten am Kraftstoffsystem Schutzbrille und Schutzhandschuhe tragen!
  Kraftstofffördereinheit/Kraftstoffvorratsgeber aus- und einbauen, Motorkennbuchstaben CAYC,CAYB

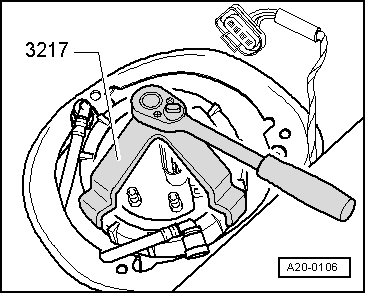

Überwurfmutter mit Schlüssel für Überwurfmutter -3217-Schlüsselabschrauben.
Kraftstofffördereinheit und Dichtring aus der Öffnung des Kraftstoffbehälters ziehen.
  Hinweis

Wenn Sie die Fördereinheit ersetzen wollen, müssen Sie die alte Fördereinheit vor dem Entsorgen entleeren.
Einbauen
Der Einbau der Kraftstofffördereinheit erfolgt sinngemäß in umgekehrter Reihenfolge.
  Hinweis

Geber für Kraftstoffvorrat beim Einbau nicht verbiegen.
Dichtring des Flansches bzw. der Kraftstofffördereinheit trocken in die Öffnung des Kraftstoffbehälters einsetzen.
Dichtring nur zur Montage des Flansches bzw. der Kraftstofffördereinheit mit Kraftstoff benetzen.
Auf festen Sitz der Kraftstoffschläuche achten.
Nach dem Einbau der Kraftstofffördereinheit prüfen, ob die Vorlauf-, Rücklauf- und Entlüftungsleitungen noch am Kraftstoffbehälter eingeclipst sind.
  Kraftstofffördereinheit/Kraftstoffvorratsgeber aus- und einbauen, Motorkennbuchstaben CAYC,CAYB
Einbaulage des Flansches der Kraftstofffördereinheit beachten: Markierung auf dem Flansch muss mit Markierung auf dem Kraftstoffbehälter übereinstimmen -Pfeile-.
