Volkswagen Touran Reparaturanleitung :: Kraftstoffbehälter entleeren bei intakter Kraftstoffpumpe, Motorkennbuchstaben CAYC, CAYB

Volkswagen Touran Reparaturanleitung / Kraftstoffversorgung - Dieselmotoren / Kraftstoffversorgung, Gas, Betätig / Kraftstoffbehälter / Kraftstoffbehälter entleeren bei intakter Kraftstoffpumpe, Motorkennbuchstaben CAYC, CAYB

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

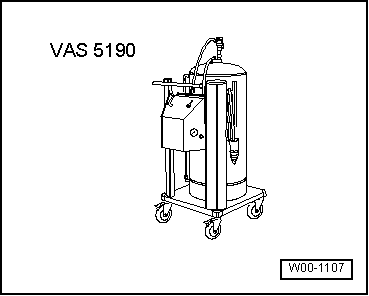

Kraftstoffabsauggerät -VAS 5190-
  Kraftstoffbehälter entleeren bei intakter Kraftstoffpumpe, Motorkennbuchstaben CAYC, CAYB

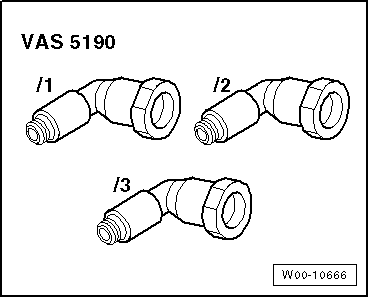

Adapter zur Kraftstoffabsaugung -VAS 5190 /2-
  Hinweis

  Kraftstoffbehälter entleeren bei intakter Kraftstoffpumpe, Motorkennbuchstaben CAYC, CAYB
Wenn das Kraftstoffabsauggerät -VAS 5190- noch mit dem Absaugschlauch mit fester Spitze ausgerüstet ist, muss dieser durch die Ausführung mit geschraubter Spitze ersetzt werden.

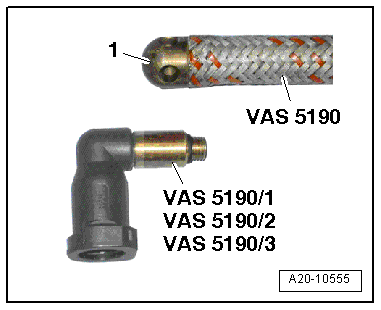

Spitze -1- vom Absaugschlauch des Kraftstoffabsauggeräts -VAS 5190- abschrauben.
Adapter zur Kraftstoffabsaugung -VAS 5190 /2- aus dem Adapterset zur Kraftstoffabsaugung -VAS 5190 /10- auf den Absaugschlauch schrauben.

ACHTUNG!
Verbrennungsgefahr durch sehr heißen Kraftstoff.
Die Temperatur der Kraftstoffleitungen bzw. des Kraftstoffs kann im Extremfall bis zu 100 C betragen. Vor dem Öffnen von Leitungsverbindungen Kraftstoff abkühlen lassen, da akute Verbrühungsgefahr besteht.
Schutzhandschuhe tragen.
Schutzbrille tragen.
Verletzungsgefahr durch unter hohem Druck stehenden Kraftstoff.
Um den Druck im Kraftstoffsystem abzubauen, sauberen Lappen um die Verbindungsstelle legen und Verbindungsstelle vorsichtig lösen.
"Führen Sie bitte folgenden Arbeitsablauf durch"
Ausbauen
Vordersitz rechts ganz nach vorn stellen.
Kraftstofffördereinheit freilegen.
Rücksitzbank nach vorn klappen ggf. ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.72.
  Kraftstoffbehälter entleeren bei intakter Kraftstoffpumpe, Motorkennbuchstaben CAYC, CAYB

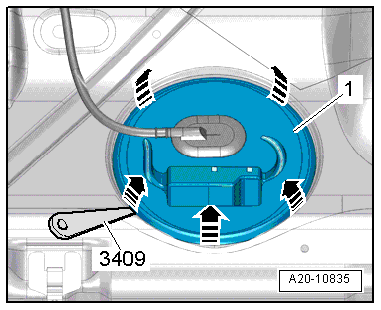

Abdeckung -1- für Verschlussflansch mit dem Demontagekeil -3409- an den Halterasten ausclipsen -Pfeile-.
  Kraftstoffbehälter entleeren bei intakter Kraftstoffpumpe, Motorkennbuchstaben CAYC, CAYB

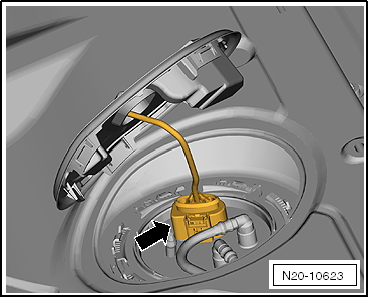

Prüfen Sie zuerst den Stecker -Pfeil- auf festen Sitz, indem Sie am Stecker ziehen, ohne die Verriegelung zu drücken. War der Stecker nicht richtig gesteckt, kann er einen Fehler verursacht haben.
Kraftstoffvorlaufleitung am Verschlussflansch trennen. Steckkupplungen trennen → Kapitel.
  Kraftstoffbehälter entleeren bei intakter Kraftstoffpumpe, Motorkennbuchstaben CAYC, CAYB

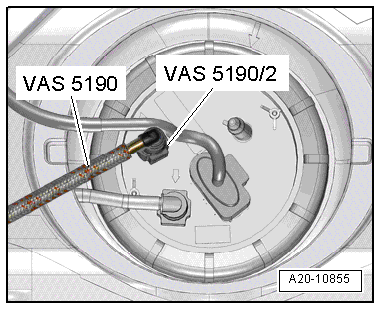

Absaugschlauch mit Adapter zur Kraftstoffabsaugung -VAS 5190 /2- am Vorlaufstutzen des Verschlussflansches anschließen.
Kraftstoffbehälter mit Kraftstoffabsauggerät -VAS 5190- durch den Vorlaufstutzen des Verschlussflansches entleeren.
Schließen Sie den Fahrzeugdiagnosetester an und führen Sie die Geführte Funktion "Kraftstoffpumpe ansteuern" durch.
  Hinweis

Die Kraftstoffpumpe wird nun angesteuert. Der Fahrzeugdiagnosetester zeigt den Fortschritt des Entleerens an.
Absperrhahn am Kraftstoffabsauggerät -VAS 5190- öffnen, bis der Kraftstoffbehälter entleert ist.
  Hinweis

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.
Beim Einbau der Steckkupplungen die Farbzuordnung beachten → Anker!
Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!
Steckkupplungen trennen → Kapitel.
  Kraftstoffbehälter entleeren bei intakter Kraftstoffpumpe, Motorkennbuchstaben CAYC, CAYB
