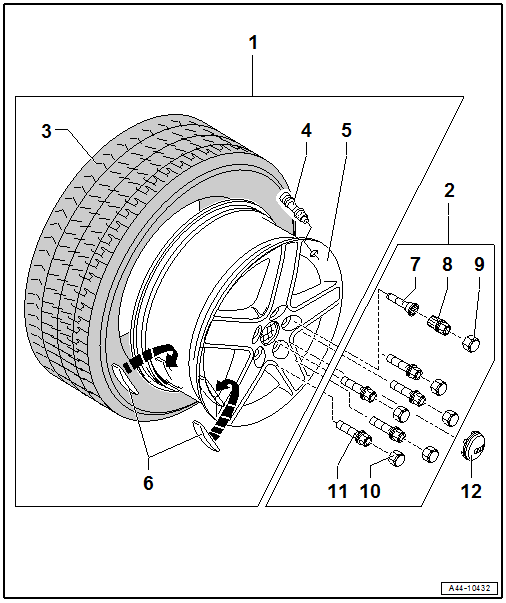

1 - | Rad |
Rad montieren → Kapitel |
2 - | Radschrauben |
unterschiedliche Ausführungen → Kapitel |
3 - | Reifen |
→ Kapitel "Informationen zu Reifen" |
4 - | Ventil/Sensor für Reifendruck |
Ventil immer ersetzen |
nur Ventil gemäß → Elektronischen Ersatzteilkatalog "ETKA" verbauen |
→ Kapitel "Sensor für Reifendruck" |
5 - | Felge |
Montagehinweise beachten → Kapitel |
→ Kapitel "Informationen zu Felgen" |
→ Kapitel "Aufbau - Felge" |
6 - | Klebeauswuchtgewichte |
maximal 60 Gramm je Felgenhorn zulässig |
Scheibenrad an der zu klebenden Stelle schmutz- und fettfrei reinigen |
Schutzfolie abziehen |
Auswuchtgewichte an dafür vorgesehene Flächen ankleben |
7 - | Diebstahlhemmende Radschraube |
Montagehinweise beachten → Kapitel |
Handhabung → Abb. |
8 - | Adapter für diebstahlhemmende Radschraube |
auf Radschraube aufstecken → Abb. |
9 - | Abdeckkappe für diebstahlhemmende Radschrauben |
10 - | Abdeckkappen für Radschrauben |
11 - | Radschrauben |
Anzugsdrehmoment: → Fahrwerk, Achsen, Lenkung; Rep.-Gr.44 |
darauf achten, dass die richtigen Radschrauben montiert werden → Elektronischen Ersatzteilkatalog "ETKA" |
Montagehinweise beachten → Kapitel |
12 - | Nabenabdeckung |
aus- und einbauen → Kapitel |
