Volkswagen Touran Reparaturanleitung :: Kolben für Bremssattel CII 41 aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

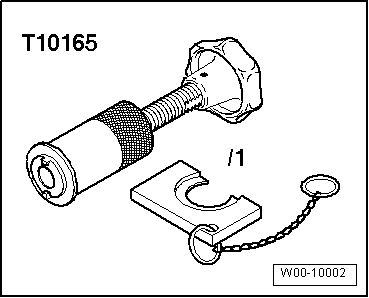

Rückstell- und Ausdrehwerkzeug -T 10165-
  Kolben für Bremssattel CII 41 aus- und einbauen

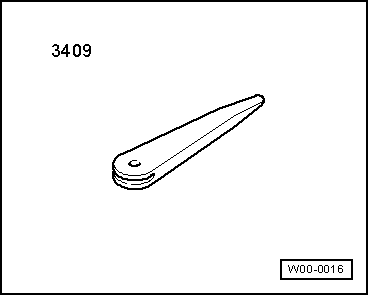

Demontagekeil -3409-
  Kolben für Bremssattel CII 41 aus- und einbauen

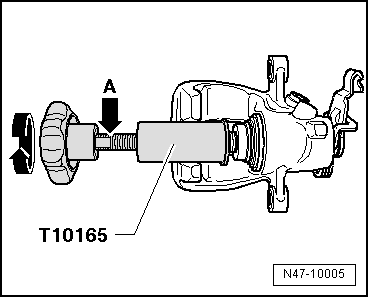

Kolben durch Linksdrehen des Rändelrads aus dem Bremssattel herausdrehen.
Rückstellwerkzeug -T10165- so einsetzen, dass der Bund am Kolben anliegt.
Bei schwergängigen Kolben kann ein Maulschlüssel SW 13 an den dafür vorgesehenen Schlüsselflächen -Pfeil A- angesetzt werden.
  Kolben für Bremssattel CII 41 aus- und einbauen

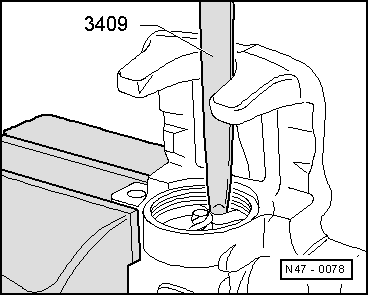

Dichtring mit Demontagekeil -3409- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist folgendes zu beachten:
Die Flächen von Kolben und Dichtring sind ausschließlich mit Spiritus zu reinigen und anschließend zu trocknen.
Kolben und den Dichtring vor dem Einsetzen dünn mit der Montagepaste -G 052 150 A2- bestreichen.
  Kolben für Bremssattel CII 41 aus- und einbauen

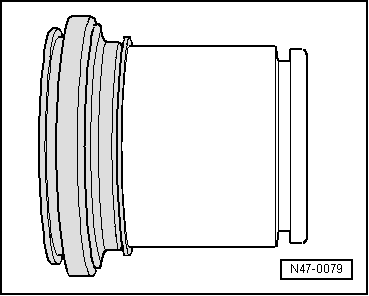

Schutzkappe mit der äußeren Dichtlippe auf den Kolben setzen

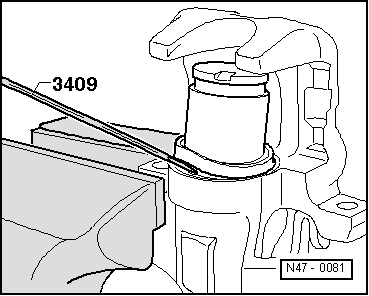

Innere Dichtlippe mit dem Demontagekeil -3409- in die Nut des Zylinders einsetzen.
  Kolben für Bremssattel CII 41 aus- und einbauen
Kolben dabei vor den Bremssattel halten.
Kolben durch Rechtsdrehen am Rändelrad einschrauben.
  Kolben für Bremssattel CII 41 aus- und einbauen

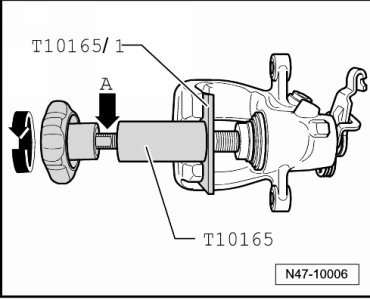

Zum Einschrauben die Platte des Rückstellwerkzeug -T10165/1- zur Hilfe nehmen.
Rückstellwerkzeug -T10165- so einsetzen, dass der Bund am Bremssattel anliegt.
Beim Verstellen des Kolbens mit dem Kolbenrücksetzvorrichtung -T10145- oder durch treten der Fußbremse wird die automatische Nachstellung im Bremssattel zerstört.
  Kolben für Bremssattel CII 41 aus- und einbauen
Bremssattel vorentlüften

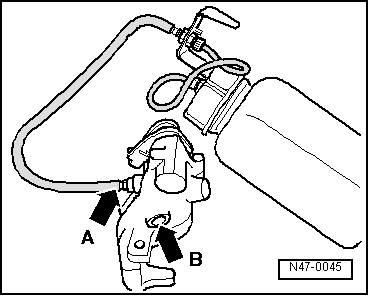

Entlüftungsventil -Pfeil A- öffnen und mit handelsüblichem Entlüftungsbehälter solange Bremsflüssigkeit einfüllen, bis blasenfreie Bremsflüssigkeit aus der Gewindebohrung (Abschluss Bremsschlauch) -Pfeil B- austritt. Entlüfterventil schließen.
Bremssattel zum Vorentlüften wie in Abb. gezeigt aufstellen.
  Bremssattel vorentlüften
