Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Technische Daten / Kennzeichnung

Motornummer

Motornummer

Die ersten 3 Stellen beschreiben den mechanischen Aufbau des Motors. Sie sind am Motor eingeschlagen.

Die vierte Stelle beschreibt die Leistung des Motors. Sie ist vom Motorsteuergerät abhängig.

Den vierstelligen Motorkennbuchstaben finden Sie auf dem Typschild, dem Fahrzeugdatenträger und auf dem Motorsteuergerät.

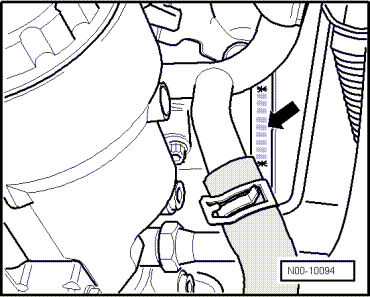

Die Motornummer ("Motorkennbuchstaben" und "laufende Nummer") befindet sich auf der Trennfuge Motor/Getriebe -Pfeil-.

Zusätzlich befindet sich auf dem Zahnriemenschutz ein Aufkleber mit "Motorkennbuchstaben" und "laufender Nummer".

Die Motorkennbuchstaben sind zusätzlich auch auf dem Fahrzeugdatenträger aufgeführt.

Die Motornummer besteht aus bis zu 9 Zeichen (alphanumerisch). Der erste Teil (maximal 4 Kennbuchstaben) stellt den "Motorkennbuchstaben" dar, der Zweite (sechsstellige) die "laufende Nummer". Wurden mehr als 999 999 Motoren mit gleichem Kennbuchstaben produziert, wird die erste der 6 Stellen durch einen Buchstaben ersetzt.

Motormerkmale

Ausgabe 09.2012, Version 23.0

Kennbuchstaben		CAYA	CAYA	CAYB	CAYC	CAYC
Fertigung	Golf			04.09 ►	06.09 ►	06.09 ►
	Golf Cabrio				07.11 ►
	Golf Plus			04.09 ►	06.09 ►	06.09 ►
	Polo	05.09 ►	05.09 ►	07.09 ►	07.09 ►
	Passat 2006 ►				08.09 ►
	Passat 2011 ►				11.10 ►
	Touran				08.10 ►
Abgasgrenzwerte gemäß		EU 5 Norm	EU 4 Norm	EU 5 Norm	EU 5 Norm	EU 3 Norm
Hubraum		1.6	1.6	1.6	1.6	1.6
Leistung	KW bei 1/min	55/4000	55/4000	66/4200	77/4400	77/4400
Drehmoment	Nm bei 1/min	195/ 1500 ... 2000	195/ 1500 ... 2000	230/ 1500 ... 2500	250/ 1500 ... 2500	250/ 1500 ... 2500
Bohrung	Ø mm	79,5	79,5	79,5	79,5	79,5
Hub	mm	80,5	80,5	80,5	80,5	80,5
Ventile pro Zylinder		4	4	4	4	4
Verdichtung		16,5	16,5	16,5	16,5	16,5
Kraftstoff	Nach	DIN EN 590	DIN EN 590	DIN EN 590	DIN EN 590	DIN EN 590
Zündfolge		1-3-4-2	1-3-4-2	1-3-4-2	1-3-4-2	1-3-4-2
Katalysator		Ja	Ja	Ja	Ja	Ja
Abgasrückführung		Ja	Ja	Ja	Ja	Ja
Aufladung		Ja	Ja	Ja	Ja	Ja
Ladeluftkühlung		Ja	Ja	Ja	Ja	Ja
Partikelfilter		Ja	Nein	Ja	Ja	Nein
