Volkswagen Touran Reparaturanleitung :: Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Kühlung / Kühlmittelrohre / Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Abdrückhebel -80 - 200-
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Schlauchklemmen bis 25 mm -3094- für Fahrzeuge mit Doppelkupplungsgetriebe
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Schlauchschellenzange -VAS 6362-
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Ausbauen
Kühlmittel ablassen → Kapitel.
Luftfiltergehäuse ausbauen → Kapitel.
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Batterie ausbauen → Elektrische Anlage; Rep.-Gr.27.
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Schrauben -Pfeile- herausdrehen und Batterieaufnahme -1- herausnehmen.
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Schlauch -1- für Kurbelgehäuseentlüftung von der Zylinderkopfhaube abbauen, dazu Entriegelungstasten drücken.
Unterdruckschläuche -Pfeile- am Luftführungsrohr frei legen.
Schraube -2- herausdrehen, Ansaugrohr mit Ansaugstutzen nach hinten schwenken und vom Abgasturbolader abziehen.
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Leitungsstrang aus dem Halter -Pfeil- ausclipsen.
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Leitungsstränge -Pfeile- und elektrische Steckverbindung -1- am Halter frei legen.
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil

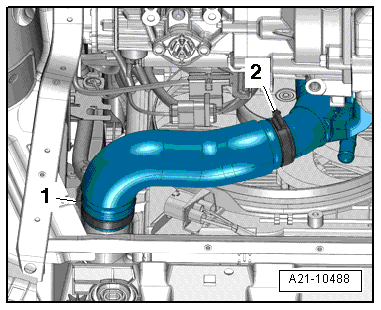

Luftführungsschlauch ausbauen, dazu Schlauchschellen -1- und -2- lösen.
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Schrauben -2, 5- und -Pfeile- herausdrehen.
Elektrische Leitungen und Schläuche mit Abdrückhebel -80 - 200- am Luftführungsrohr links frei legen.
Schlauchschelle -3- lösen und Luftführungsrohr links abnehmen.
  Hinweis

-Pos. 1, 4- nicht beachten.
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Kühlmittelschläuche abbauen, dazu Schlauchschellen -1- lösen.
  Hinweis

-Pos. 2, 3, 4- nicht beachten.
  Kühlmittelrohr vorn aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit 4/2-Wege-Ventil
Elektrische Steckverbindung -1- für Hallgeber -G40- aus dem Halter nehmen.
Halter vom Kühlmittelrohr vorn abbauen.
Kühlmittelschläuche abbauen, dazu Schlauchschellen -2- und -3- lösen.
Schrauben -Pfeile- herausdrehen und Kühlmittelrohr vorn vom 4/2-Wege-Ventil zur linken Seite abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:
Anzugsdrehmomente → Kapitel.
  Hinweis

Ersetzen Sie die Dichtungen, Dichtringe und O-Ringe.
Schlauchstutzen sowie Luftführungsrohre und -schläuche müssen vor dem Montieren frei von Öl und Fett sein.
Sichern Sie alle Schlauchverbindungen mit Schlauchschellen, die dem Serienstand entsprechen → Elektronischer Teilekatalog (ETKA).
Dichtfläche für O-Ring reinigen oder glätten.
O-Ring mit Kühlmittel benetzen und auf das Kühlmittelrohr vorn aufschieben.
Kühlmittelrohr vorn in das 4/2-Wege-Ventil einschieben.
Luftführungsrohr einbauen.
Ansaugstutzen einbauen.
Luftführungsschläuche mit Schraubschellen einbauen → Abb..
Elektrische Anschlüsse und Verlegung → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
Batterieaufnahme und Batterie einbauen → Elektrische Anlage; Rep.-Gr.27.
Luftfiltergehäuse einbauen → Kapitel.
Kühlmittel auffüllen → Kapitel.
