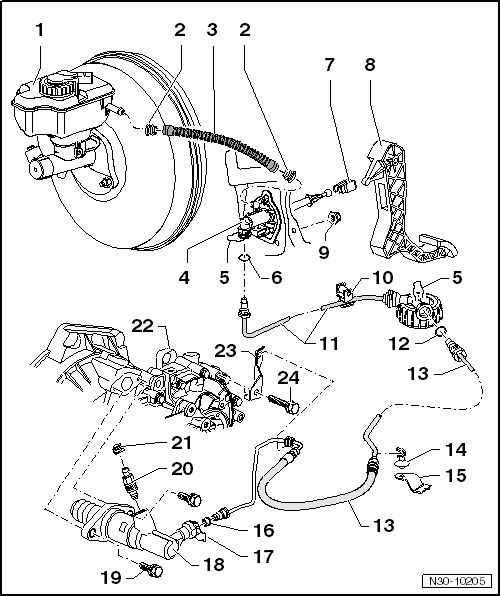

Hydraulik (Rechtslenker) - Montageübersicht

1 -	Bremsflüssigkeitsbehälter

2 -

Dichtung

für Nachlaufschlauch aus Kunststoff

Die Dichtungen müssen sich im Nachlaufschlauch befinden

3 -	Nachlaufschlauch

aus Kunststoff

kann auch aus Gummi bestehen → Pos.

4 -	Geberzylinder

bei Fahrzeugen mit Kupplungspedalschalter -F36-, (bis 05.03) aus- und einbauen → Kapitel

bei Fahrzeugen mit Kupplungspositionsgeber -G476-, (ab 06.03) aus- und einbauen → Kapitel

5 -

Klammer

zum Aus- und Einbau der Rohrleitung Klammer bis Anschlag herausziehen

6 -	Dichtring / O-Ring

auf Leitungsanschluss aufziehen

mit Bremsflüssigkeit einsetzen

Dichtringe / O-Ringe der Ausführung des Leitungsanschlusses angepasst → Abb.

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

7 -

Aufnahme

bis 05.03 aus- und einbauen → Kapitel

ab 06.03 aus- und einbauen → Kapitel

8 -	Kupplungspedal

bis 05.03 aus- und einbauen → Kapitel

ab 06.03 aus- und einbauen → Kapitel

9 -	Sechskantmutter, → Pos.

10 -

Halter

am Aufbau befestigt

11 -	Rohrleitung

Rohrleitung und Rohr-Schlauchleitung → Pos. können auch einteilig ausgeführt sein.

Zuordnung → Elektronischen Ersatzteilkatalog "ETKA"

zum Ausbau Batterie und Batterieträger ausbauen → Elektrische Anlage; Rep.-Gr.27

12 -	Dichtring / O-Ring

auf Leitungsanschluss aufziehen

mit Bremsflüssigkeit einsetzen

Dichtringe / O-Ringe der Ausführung des Leitungsanschlusses angepasst → Abb.

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

13 -	Rohr-Schlauchleitung

Rohrleitung → Pos. und Rohr-Schlauchleitung können auch einteilig ausgeführt sein.

Zuordnung → Elektronischen Ersatzteilkatalog "ETKA"

zum Ausbau Batterie und Batterieträger ausbauen → Elektrische Anlage; Rep.-Gr.27

14 -

Halter

am Halter für ABS/EDS befestigt

15 -

Halter

für ABS/EDS

16 -	Dichtring / O-Ring

auf Leitungsanschluss aufziehen

mit Bremsflüssigkeit einsetzen

Dichtringe / O-Ringe der Ausführung des Leitungsanschlusses angepasst → Abb.

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

17 -

Klammer

zum Aus- und Einbau der Rohr-Schlauchleitung Klammer bis Anschlag herausziehen

18 -	Nehmerzylinder

aus- und einbauen → Kapitel

19 -	Sechskantschraube, 20 Nm

20 -	Entlüftungsventil

Kupplungsanlage entlüften → Kapitel

21 -	Staubkappe

22 -

Getriebe

23 -

Halter

24 -	Sechskantschraube, 20 Nm
