Volkswagen Touran Reparaturanleitung :: Hochdruckleitungen zwischen Hochdruckspeicher und Einspritzeinheiten ausbauen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Kraftstoffaufber. - Diesel - Einspr. / Einspritzeinheiten/Hochdruckspeicher (Rail) / Hochdruckleitungen zwischen Hochdruckspeicher und Einspritzeinheiten ausbauen

Motorabdeckung ausbauen → Kapitel.

Vorsicht!

Achten Sie auf Sauberkeit, Schmutz darf keinesfalls in die abgezogenen Rücklaufleitungen und in die Anschlüsse der Injektoren gelangen.

Schützen Sie geöffnete Kraftstoffanschlüsse unbedingt mit geeigneten Mitteln vor Schmutzeintrag.

Beim Wiedereinbau dürfen Injektoren nur am gleichen Zylinder wieder eingesetzt werden.

Bevorzugte Lösereihenfolge, der Hochdruckleitungen, Zylinder 4-3-2-1

-	Zum Lösen der Hochdruckleitungen, den Hochdruckstutzen -A-, an den Injektoren gegenhalten.

-	Die Hochdruckleitung zwischen Hochdruckspeicher und Injektoren ausbauen.

Hochdruckleitungen zwischen Hochdruckspeicher und Einspritzeinheiten ausbauen

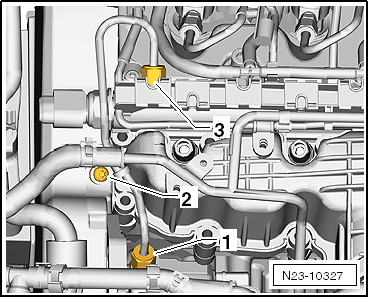

-	Anschließend die Hochdruckleitung zwischen Hochdruckspeicher und Hochdruckpumpe -3- nur lösen.
