Hinterachse absenken

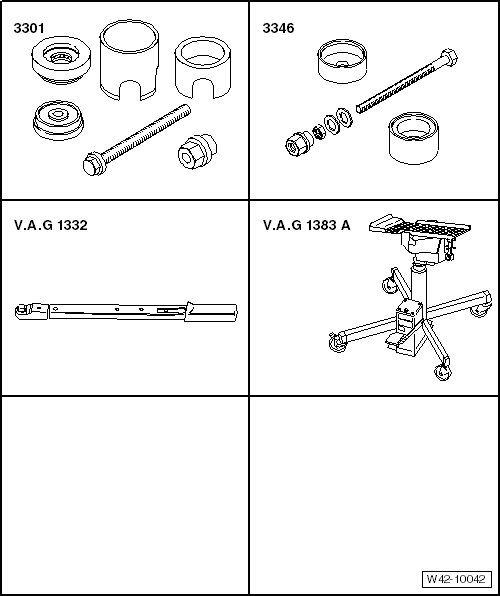

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Montagevorrichtung -3301-

Montagevorrichtung -3346-

Drehmomentschlüssel -V.A.G 1332-

Motor-/Getriebeheber -V.A.G 1383 A-

Führen Sie folgende Arbeiten durch:

Aggregateträger mit Anbauteilen absenken

-	Radschrauben lösen.

-	Fahrzeug anheben.

-	Räder abbauen.

-	Bremssättel auf beiden Fahrzeugseiten abschrauben und am Aufbau anhängen.

-	Schraubenfedern ausbauen → Kapitel.

-	Nachschalldämpfer der Abgasanlage ausbauen → Rep.-Gr.26.

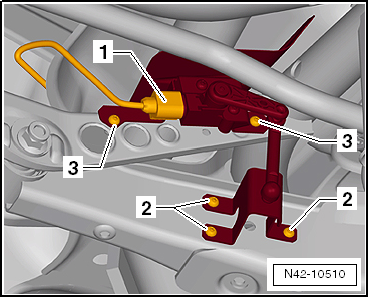

Fahrzeuge mit Geber für Fahrzeugniveau hinten links -G76-

-	Steckverbindung -1- trennen.

Fortsetzung für alle Fahrzeuge

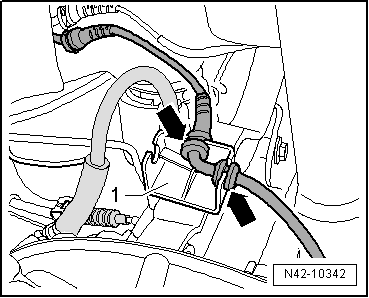

-	Drehzahlfühlerleitung aus Halter -1- ausclipsen -Pfeile-.

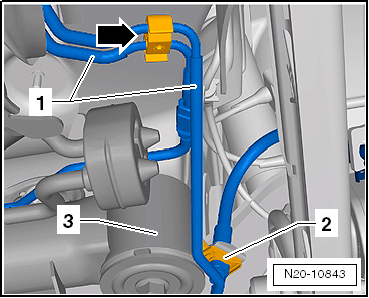

-	Bremsleitungen -1- aus dem Halter -Pfeil- am Aufbau links ausclipsen.

-	Halteklammer -2- vom Aggregateträger -3- abziehen und den Bremsschlauch aushängen.

Hinweis

Bremsleitung nicht trennen.

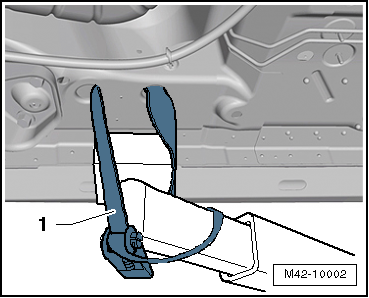

-	Fahrzeug auf beiden Fahrzeugseiten an den Tragarmen der Hebebühne mit den Spanngurten -T10038- verzurren.

1 -	Spanngurt -T10038-

ACHTUNG!

Wird das Fahrzeug nicht verzurrt, besteht die Gefahr, dass es von der Hebebühne abrutschen kann.

-	Aggregateträger fixieren → Kapitel.

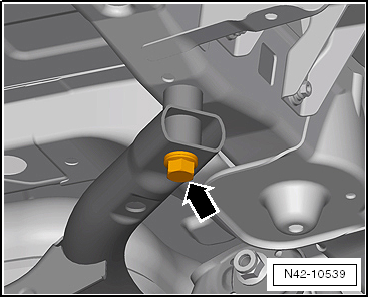

-	Die rechte hintere Schraube des Aggregateträgers -Pfeil- herausschrauben.

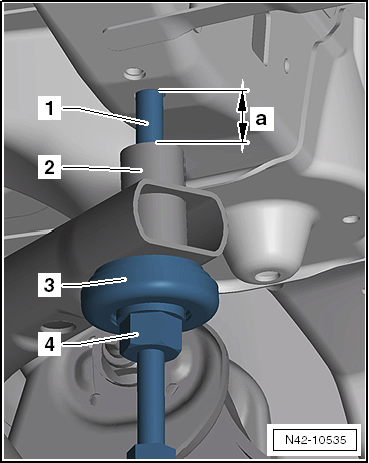

-	Spindel -3346/2- mit dem Drucklager aus Montagevorrichtung -3301- und Mutter -3346/3- in das Gewinde im Längsträger einschrauben.

1 -	Spindel -3346/2-

2 -	Aggregateträger

3 -	Drucklager aus Montagevorrichtung -3301-

4 -	Mutter -3346/3-

-	Die linke hintere Schraube des Aggregateträgers herausschrauben.

-	Die Mutter -3346/3- soweit auf der Spindel -3346/2- drehen, bis der Aggregateträger um das Maß -a- = 4 cm abgesenkt ist.

Aggregateträger mit Anbauteilen einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

-	Räder anbauen und festziehen → Kapitel.

Anzugsdrehmomente

Bauteil

Anzugsdrehmoment

Aggregateträger an Aufbau

Neue Schrauben verwenden

70 Nm + 180
