Volkswagen Touran Reparaturanleitung :: Gurthöhenverstellung, vorn, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Insassenschutz / Sicherheitsgurte / Gurthöhenverstellung, vorn, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-	Bauen Sie die Verkleidung Säule B, oben, aus → Kapitel.

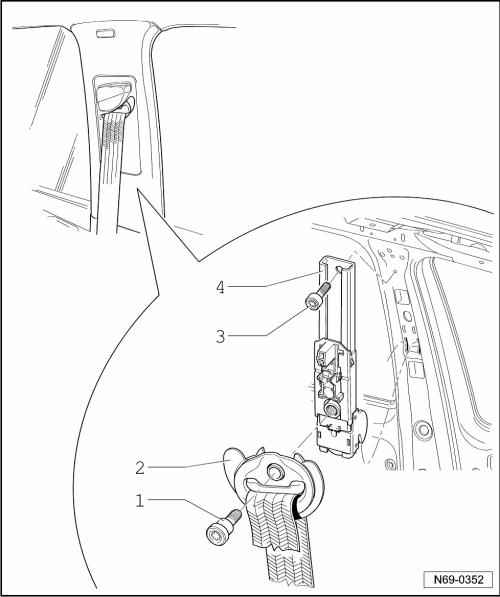

-	Drehen Sie die Schraube -1- heraus (40 Nm) und lösen Sie den Gurtumlenkbeschlag -2- von der Gurthöhenverstellung.

-	Drehen Sie die Schraube -3- heraus (20 Nm) und lösen Sie die Gurthöhenverstellung -4- aus den Aufnahmen im Trägerblech.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
