Volkswagen Touran Reparaturanleitung :: Geber für Fahrzeugniveau vorn links/rechts -G78/G289- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Niveauregelung, Luftfederung / Bauteile der adaptiven Fahrwerksregelung DCC und Einbauorte / Geber für Fahrzeugniveau vorn links/rechts -G78/G289- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331-

Ausbauen

Hinweis

Zum Ausbau des Gebers für Fahrzeugniveau vorn links -G78- muss die Lenkung bis zum Anschlag nach rechts gedreht werden, um die Freigängigkeit zwischen Achslenker und Stabilisator zu gewährleisten.

Zum Ausbau des Gebers für Fahrzeugniveau vorn rechts -G289- muss die Lenkung bis zum Anschlag nach links gedreht werden, um die Freigängigkeit zwischen Achslenker und Stabilisator zu gewährleisten.

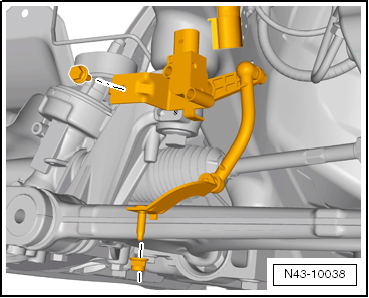

Geber für Fahrzeugniveau vorn links/rechts -G78/G289- aus- und einbauen

-	Steckverbindung trennen.

-	Schraube und Mutter ausbauen.

-	Geber für Fahrzeugniveau herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Hinweis

Der Hebel des Gebers für Fahrzeugniveau muss zur Fahrzeugaußenseite zeigen.

Das Gewinde des Gebers für Fahrzeugniveau muss in der vorderen Bohrung des Achslenkers verschraubt werden. Die Haltenase des Gebers für Fahrzeugniveau muss in der hinteren Bohrung einrasten, um die richtige Einbaulage zu gewährleisten.

-	Grundeinstellung der adaptiven Fahrwerksregelung DCC durchführen → Kapitel

-	Grundeinstellung der Scheinwerfer durchführen → Fahrzeugdiagnose-, Meß- und Informationssystem VAS 5051 in der Funktion "Geführte Fehlersuche"

Anzugsdrehmomente

Bauteil

Anzugsdrehmoment

Schraube an Aggregateträger

9 Nm

Mutter

Neue Mutter verwenden

9 Nm
