Volkswagen Touran Reparaturanleitung :: Adapter, Sitzgestell, aus- und einbauen

  Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.


Ausbauen

Bauen Sie den Sitz, vorn, aus → Kapitel.

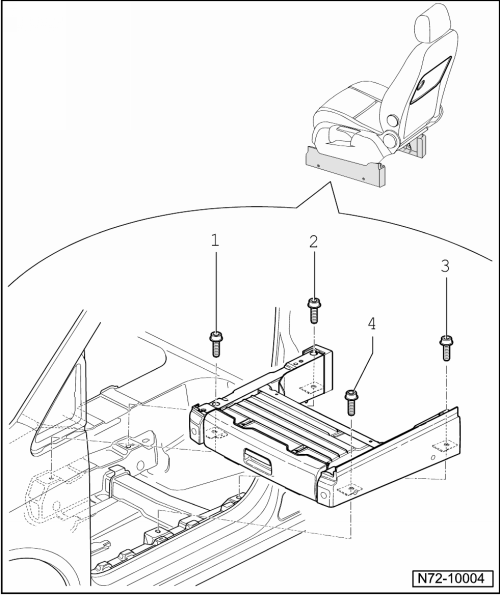

Drehen Sie jeweils die Schrauben -1-, -2-, -3- und -4- heraus (40 Nm)
  Hinweis

Beim Einbau müssen die Schrauben in der Reihenfolge -1- bis -4- verbaut werden.
Heben Sie den Adapter, Sitzgestell, aus dem Fahrzeug heraus.

Adapter, Sitzgestell, aus- und einbauen




Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
