Volkswagen Touran Reparaturanleitung :: Geber für Einparkhilfe bzw. Geber für Parklenkassistent

Die Geber für Parklenkassistent sind in der vorderen und hinteren Stoßfängerabdeckung verbaut. Die beiden Geber für Parklenkassistent sitzen seitlich in den äußersten Positionen der Stoßfängerabdeckung. Sie werden während des Einparkvorgangs zusammen mit den Gebern für Einparkhilfe zur Abstandsmessung genutzt.

Die Geber für Einparkhilfe hinten wurden im Kapitel → Kapitel "Geber für Einparkhilfe hinten" beschrieben:
aus- und einbauen → Kapitel
prüfen → Kapitel
ersetzen → Kapitel


Geber für Einparkhilfe vorn

Es befinden sich folgende Geber für Einparkhilfe in der vorderen Stoßfängerabdeckung:
Geber für Einparkhilfe vorn links -G255-
Geber für Einparkhilfe vorn Mitte links -G254-
Geber für Einparkhilfe vorn Mitte rechts -G253-
Geber für Einparkhilfe vorn rechts -G252-
Geber für Einparkhilfe vorn aus- und einbauen → Kapitel


Geber für Einparkhilfe vorn links -G255- aus- und einbauen

  Hinweis

Der Ausbau der vier Geber für Einparkhilfe vorn erfolgt in gleicher Weise und wird im Folgenden nur für einen Geber beschrieben.
Ausbauen:
Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
Vordere Stoßfängerabdeckung abbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63.

Vorsicht!
Die Reihenfolge des Ausbaus der Geber ist unbedingt einzuhalten.
Der Geber kann sonst beschädigt werden. Bei zu großer Krafteinwirkung auf den Geber können Haarrisse entstehen, die zum Ausfall der Geber führen.
Nehmen Sie erst den Geber aus dem Halter und trennen Sie anschließend die Steckverbindung des Gebers.

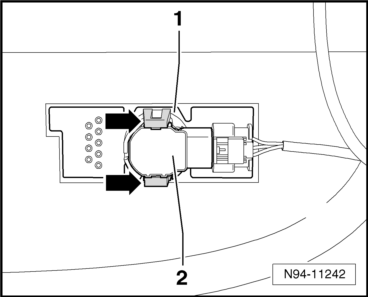

Verriegelungen -Pfeile- am Geberhalter -1- nach außen drücken.
Geber -2- mit angeschlossenen Leitungen nach hinten aus dem Geberhalter -1- herausziehen.
  Hinweis

Beim Ausbau des Gebers darauf achten, dass der Entkopplungsring (schwarzer Silikonring) auf dem Geberkopf verbleibt und nicht im Halter stecken bleibt oder verloren geht.
Das Dehnen des Entkopplungsringes ist unbedingt zu vermeiden.
  Geber für Einparkhilfe vorn links -G255- aus- und einbauen

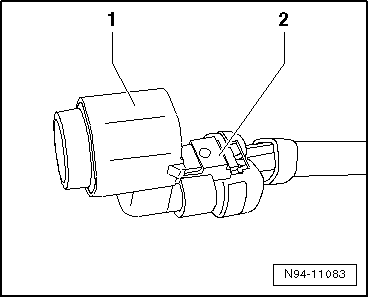

Steckverbindung -2- entriegeln und trennen und den Geber -1- abnehmen.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Vorsicht!
Das Dehnen des Entkopplungsringes ist unbedingt zu vermeiden.
Bei einem falschen oder beschädigten Entkopplungsring kann es zu Funktionsstörungen kommen.
Ersetzen Sie beschädigte Entkopplungsringe und stellen Sie sicher, dass der richtige Entkopplungsring verbaut wird.
  Hinweis

Da die Geber für Einparkhilfe vorn und die Geber für Parklenkassistent unterschiedlich lange Geberköpfe haben, werden auch unterschiedlich hohe Entkopplungsringe verbaut.
  Geber für Einparkhilfe vorn links -G255- aus- und einbauen
Prüfen, ob der richtige Entkopplungsring auf dem jeweiligen Geberkopf verbaut ist.
  Geber für Einparkhilfe vorn links -G255- aus- und einbauen

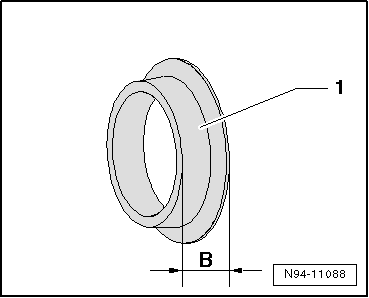

Geberart Höhenmaß Entkopplungsring -B-
Geber für Einparkhilfe vorn 5,7 mm
Geber für Parklenkassistent 9,05 mm

Entkopplungsring -1- des Gebers ggf. erneuern.
Die Geber dem richtigen Einbauort in der Stoßfängerabdeckung zuordnen.
  Hinweis

Die Geber sind in der Form unterschiedlich ausgeführt und müssen dem jeweiligen Einbauort in der Stoßfängerabdeckung zugeordnet werden.
Beim Einbau der Geber die Ausrichtung der elektrischen Geberanschlüsse beachten.

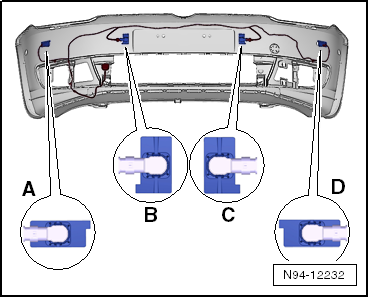

Zuordnung der Geber Einparkhilfe in der Innenseite der Stoßfängerabdeckung vorn:
A -  links Außen
B -  links Mitte
C -  rechts Mitte
D -  rechts Außen
  Hinweis

Beim Einbau des Gebers darauf achten, dass der Entkopplungsring richtig auf dem Geberkopf montiert ist und sich beim Einstecken in den Geberhalter nicht verwirft oder aufrollt.
Beide Rastnasen des Geberhalters müssen beim Einbau des Gebers hörbar verrasten.
  Geber für Einparkhilfe vorn links -G255- aus- und einbauen

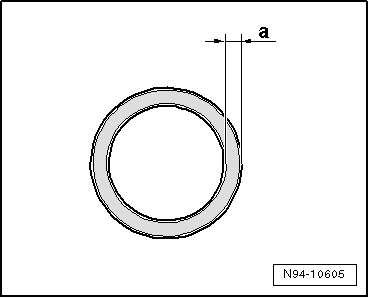

Nach dem Gebereinbau den richtigen Sitz des Gebers im Halter kontrollieren. Auf der Außenseite des Stoßfängers sichtbar muss das Maß -a- des Ringspaltes zwischen Geberkopf und Stoßfängerabdeckung gleichmäßig umlaufend sein.
  Geber für Einparkhilfe vorn links -G255- aus- und einbauen
