Volkswagen Touran Reparaturanleitung :: Firmenzeichen 08.2010 aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Kühlergrill / Firmenzeichen 08.2010 aus- und einbauen

Ausbauen

Hinweis

Das Firmenzeichen und das Schutzgitter lassen sich nicht zerstörungsfrei ausbauen.

Ausbauen

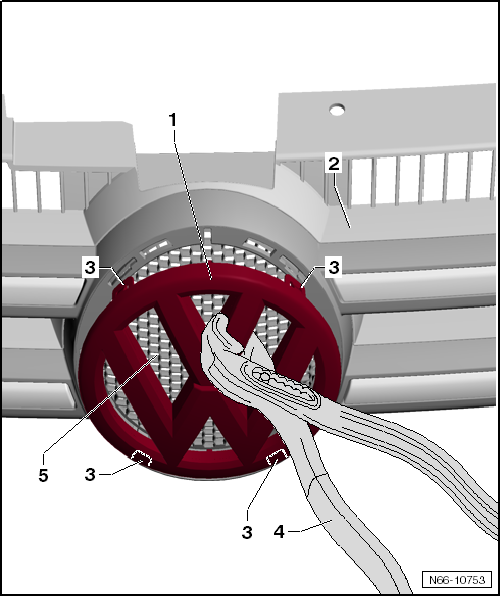

-	Mit einer Zange -4- das Firmenzeichen -1- greifen und kräftig aus den Verrastungen -3- herausziehen.

-	Das Schutzgitter -5- aus dem Kühlergrill -2- heraushebeln.

Einbauen

Einbauen

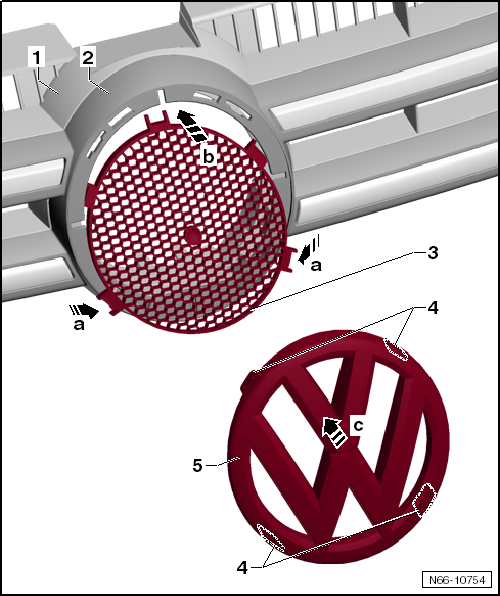

-	Das Schutzgitter mit der oberen Führung zwischen den Kühlergrill -2- und den Kühlergrill Grundträger -1- schieben -b-.

-	Das Schutzgitter zusammenbiegen -Pfeile a- und die unteren Führungen einschieben.

-	Das Firmenzeichen -5- auf den Kühlergrill -2- setzen und ausrichten.

-	Das Firmenzeichen auf den Kühlergrill drücken -Pfeil c-, bis die Rasthaken -4- mit dem Kühlergrill hörbar verrasten.
