Volkswagen Touran Reparaturanleitung :: Einbaulage Klemmhülse

  Hinweis

Gleitender Einsatz von Klemmhülsen mit durchgehender Schelle.

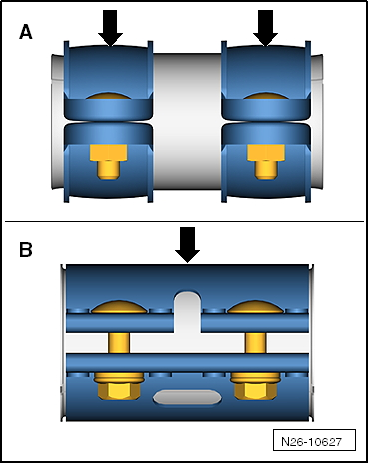

Anzugsdrehmoment und Einbaumaß der Klemmhülse
Klemmhülse -A- mit 2 einzelnen Schellen.
   Anzugsdrehmoment 25 Nm
   Einbaumaß -a- 5 mm (nur für Klemmhülse vorn)
Klemmhülse -B- mit durchgehender Schelle.
   Anzugsdrehmoment 35 Nm
   Einbaumaß -a- 6,6  mm (nur für Klemmhülse vorn)
  Einbaulage Klemmhülse

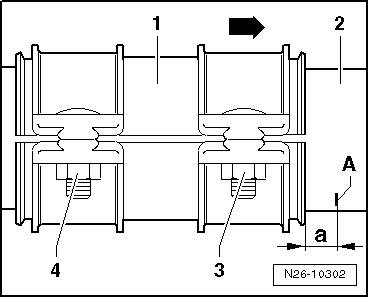

Einbaumaß -a- für Fahrzeuge mit Markierung auf dem Abgasvorrohr
1 -  Klemmhülse
2 -  Abgasvorrohr
a -  Einbaumaß
A -  Markierung
  Einbaulage Klemmhülse

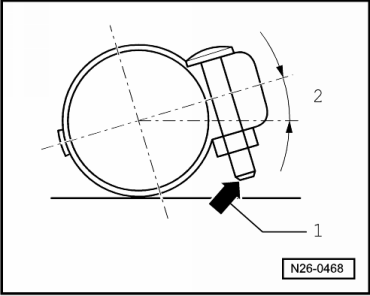

Einbaulage der Klemmhülse vorn
Klemmhülse so einbauen, dass das Schraubenende -Pfeil- nicht über die Unterkante der Klemmhülse hinausragt.
Verschraubung zeigt nach rechts
  Einbaulage Klemmhülse
Einbaulage der Klemmhülse hinten
Klemmhülse so einbauen, dass das Schraubenende -Pfeil- nicht über die Unterkante der Klemmhülse hinausragt.
Verschraubung zeigt nach hinten
Anzugsdrehmoment: M 8 = 25  Nm, M10 = 40 Nm
  Einbaulage Klemmhülse
