Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Getriebe mech. - Betät., Diffsperre / Schaltbetätigung in Stand setzen / Einbaulage der Schaltbetätigung

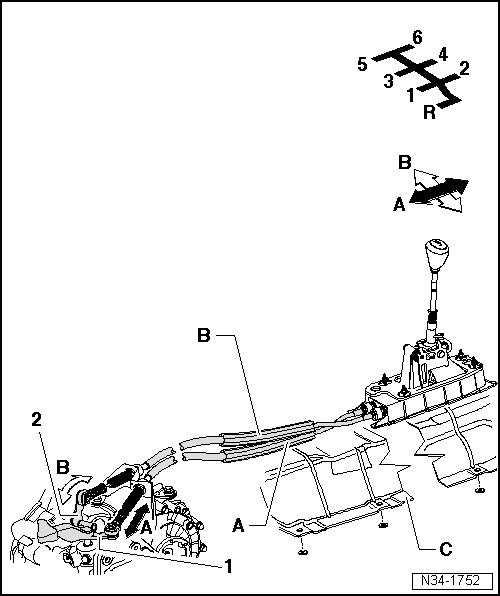

Pfeil A- Schaltbewegung

-Pfeil B- Wählbewegung

Einbaulage der Schaltbetätigung

A -	Schaltseilzug für Schaltbewegung

B -	Wählseilzug für Wählbewegung

C -	Wärmeschutzblech

vor Ausbau der Schaltbetätigung abbauen.

1 -	Getriebeschalthebel

2 -	Umlenkhebel

Hinweis

Bei Fahrzeugen mit codiertem Radio Codierung beachten.

Für Arbeiten an der Schaltbetätigung im Motorraum Masseband von der Batterie abklemmen.

→ Elektrische Anlage; Rep.-Gr.27

Wird die Batterie wieder angeklemmt, beachten Sie bitte die Arbeiten nach dem Anklemmen der Batterie → Elektrische Anlage; Rep.-Gr.27.

Für Arbeiten an der Schaltbetätigung im Motorraum komplettes Luftfiltergehäuse ausbauen, wenn es sich über der Schaltbetätigung befindet → Rep.-Gr.23bzw. → Rep.-Gr.24

Zum Ersetzen der Betätigungsseilzüge Schaltbetätigung ausbauen → Kapitel.

Betätigungsseilzüge nicht knicken.

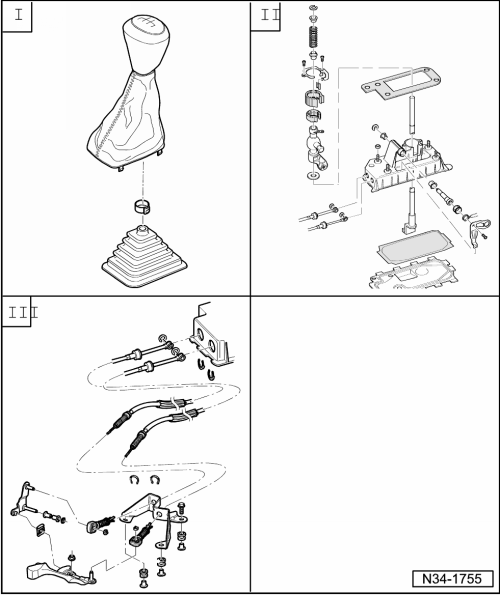

Einbaulage der Schaltbetätigung

I -	Schaltknopf und Abdeckung aus- und einbauen → Kapitel

II -	Schalthebel und Schaltgehäuse in Stand setzen (bis 10.06) → Kapitel

II -	Schalthebel und Schaltgehäuse in Stand setzen (ab 11.06) → Kapitel.

III -

Betätigungsseilzüge aus- und einbauen - Montageübersicht → Kapitel

Schaltbetätigung aus- und einbauen. → Kapitel

Schaltbetätigung einstellen. → Kapitel
