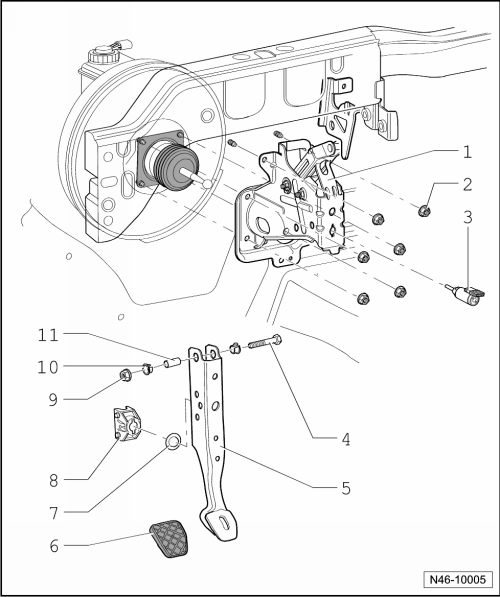

Bremspedal - Montageübersicht bis KW 45/05

1 -

Lagerbock

2 -

Mutter

25 Nm

nach jeder Demontage ersetzen

3 -	Bremslichtschalter -F-

inklusive Bremspedalschalter -F47-

Bei Fahrzeugen ab KW 45/05 befindet sich der Bremslichtschalter -F- am Hauptbremszylinder → Kapitel

Stösselkopf mit Polyharnstoff- Fett G 052 142 A2 fetten.

Bremslichtschalter -F- bis KW 45/05 aus- und einbauen → Kapitel

4 -

Schraube

5 -	Bremspedal

6 -

Kappe

7 -	Lagerschale

8 -

Aufnahme

für Kugelkopf der Druckstange des Bremskraftverstärkers

9 -

Mutter

25 Nm

nach jeder Demontage ersetzen

10 -	Lagerbuchse

11 -	Lagerbolzen
