Volkswagen Touran Reparaturanleitung :: Blende, Schalttafel, Mitte, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Ablagen, Abdeckungen und Blenden / Blende, Schalttafel, Mitte, aus- und einbauen

Ausbauen

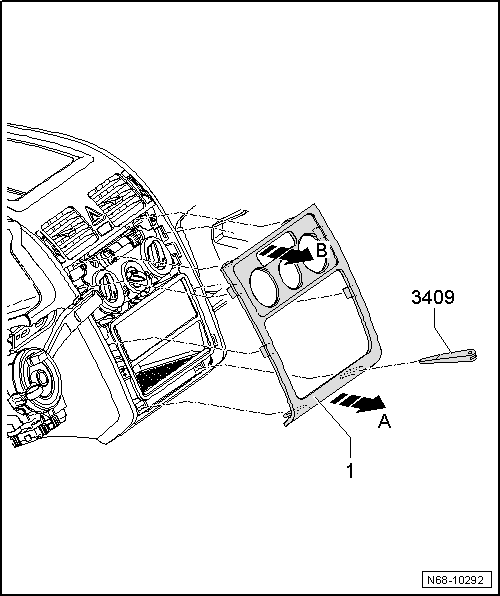

-	Hebeln Sie die Blende -1-, im unteren Bereich, vorsichtig mit dem Demontagekeil -3409- aus den Aufnahmen in der Schalttafel -Pfeil A- heraus.

-	Ziehen Sie die Blende aus den seitlichen Aufnahmen heraus.

-	Ziehen Sie die Blende, im oberen Bereich, vorsichtig aus den Aufnahmen -Pfeil B- heraus.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
