Volkswagen Touran Reparaturanleitung :: Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage aus- und
einbauen (ohne Standheizung)
- |
Zündung und alle elektrischen Verbraucher ausschalten und
den Zündschlüssel abziehen. |
- |
Einfüllstutzen für Behälter für Scheibenwasch- und
Scheinwerferreinigungsanlage ausbauen
→ Kapitel. |
- |
Stoßfängerabdeckung vorn ausbauen
→ Karosserie-Montagearbeiten Außen; Rep.-Gr.63. |
Hinweis
Um ein vertauschtes Anschließen der Waschwasserleitungen an
die Frontscheibenwasch- und Heckscheibenwaschpumpe -V59- zu
verhindern, sind die Anschlüsse an der Pumpe und den
Schlauchleitungen farblich codiert. Die Schlauchanschlussstücke
bei der Montage jeweils auf die farblich entsprechenden
Pumpenanschlüsse stecken. |
|
|
|
- |

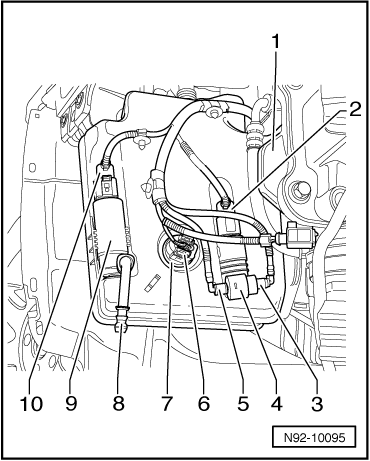

Zum Entriegeln die Sicherungsclips an den
Schlauchverbindungen -3- und
-5- verdrehen und von der
Frontscheibenwasch- und Heckscheibenwaschpumpe -V59--4-
abziehen. |
- |
Ggf. ablaufende Waschflüssigkeit mit einem geeigneten Gefäß
auffangen. |
- |
Steckverbindung -6- des
Scheiben-Waschwasserstandsgeber -G33--7-
trennen. |
- |
Front- und Heckscheibenwaschpumpe -V59--4-
nach oben aus dem Behälter ziehen und Steckverbindung
-2- trennen. |
- |
Pumpe für Scheinwerferreinigungsanlage -V11--9-
nach oben aus dem Behälter ziehen und die Steckverbindung
-10- trennen. |
|
|
|
- |

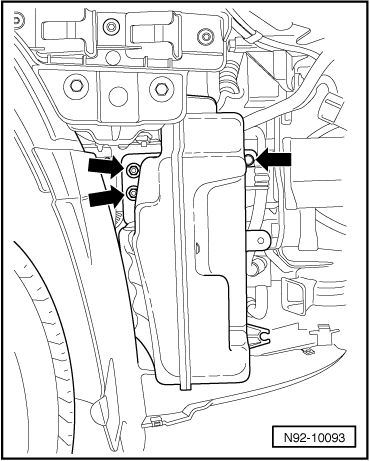

Befestigungsschrauben und -muttern -Pfeile-
des Behälters herausdrehen und den Behälter zusammen mit dem
Verbindungsrohr des Einfüllstutzens aus dem Fahrzeug nehmen. |
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge,
dabei Folgendes beachten: |
- |
Schraubverbindungen mit den vorgeschriebenen
Anzugsdrehmomenten anziehen
→ Kapitel. |
- |
Nach Abschluss der Montagearbeiten die
Scheinwerferreinigungsanlage entlüften
→ Kapitel. |
|
|
|
Einfüllrohr für Behälter für Scheibenwasch- und
Scheinwerferreinigungsanlage aus- und einbauen (mit Standheizung)
- |
Zündung und alle elektrischen Verbraucher ausschalten und
den Zündschlüssel abziehen. |
|
|
|
- |

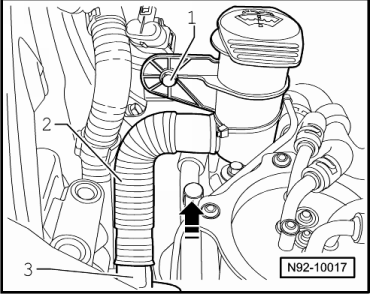

Sechskantschraube -1-
herausdrehen. |
- |
Einfüllrohr -2- vom
Anschlussstutzen -3- des Behälters
für Scheibenwasch- und Scheinwerferreinigungsanlage abziehen
-Pfeil-. |
|
|
|
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge,
dabei ist Folgendes zu beachten: |

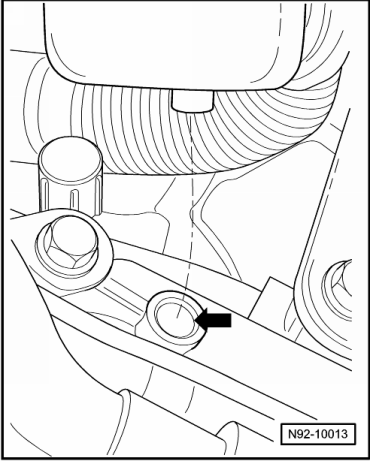

Der Anguss an der Unterseite des Einfüllrohrs muss in die
Bohrung -Pfeil- eingesteckt werden. |
|
|
|
