Volkswagen Touran Reparaturanleitung :: Axialspiel der Nockenwelle messen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Zylinderkopf, Ventiltrieb / Ventiltrieb / Axialspiel der Nockenwelle messen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

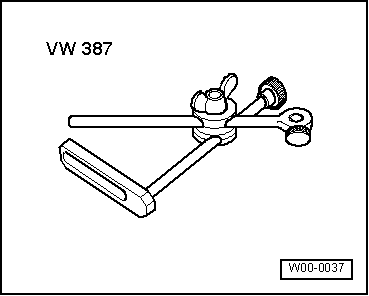

Universal-Messuhrhalter -VW 387-

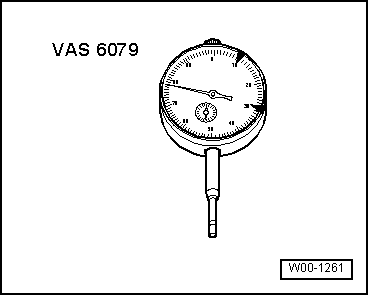

Messuhr -VAS 6079-

Arbeitsablauf

-	Leiterrahmen ausbauen.

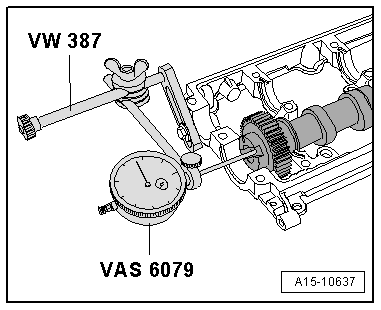

-	Messuhr -VAS 6079- mit Universal-Messuhrhalter -VW 387- am Leiterrahmen befestigen, wie in der Abbildung dargestellt.

-	Nockenwelle von Hand gegen die Messuhr drücken.

-	Messuhr auf "0" stellen.

-	Nockenwelle von Messuhr abdrücken und Wert ablesen:

Axialspiel Einlass- und Auslassnockenwelle:

Sollwert: 0,048 ... 0,118 mm.

Verschleißgrenze 0,17 mm.
