Volkswagen Touran Reparaturanleitung :: Axialspiel der Kurbelwelle messen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

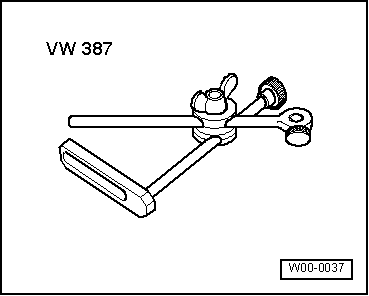

Universal-Messuhrhalter -VW 387-
  Axialspiel der Kurbelwelle messen

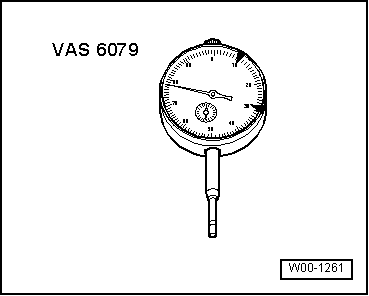

Messuhr -VAS 6079-
  Axialspiel der Kurbelwelle messen
Arbeitsablauf

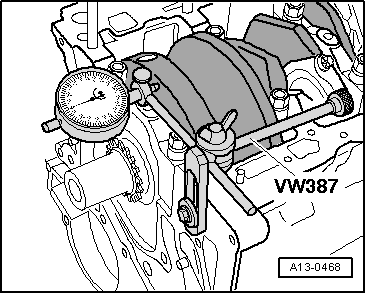

Messuhr -VAS 6079- mit dem Universal-Messuhrhalter -VW 387- am Zylinderblock festschrauben, wie in der Abbildung gezeigt.
Messuhr gegen die Kurbelwellenwange stellen.
Kurbelwelle von Hand gegen die Messuhr drücken und Messuhr auf "0" stellen.
Kurbelwelle von der Messuhr abdrücken und Messwert ablesen.
Axialspiel:
Neu: 0,07 ... 0,17 mm.
Verschleißgrenze: 0,37 mm
  Axialspiel der Kurbelwelle messen
