Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Drehmomentschlüssel -V.A.G 1331-
Drehmomentschlüssel -V.A.G 1332-
Zange für Federbandschellen -VAS 5024-


Ausbauen:
Batterie abklemmen → Kapitel.

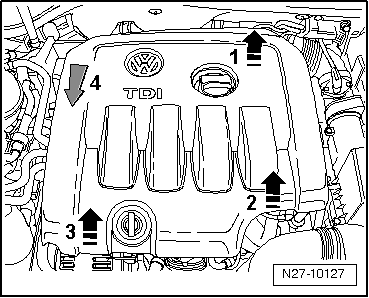

Motorabdeckung nach oben -Pfeile- abziehen.
Steckverbindung -1- entriegeln und trennen.
Federbandschelle -2- mit der Zange für Federbandschellen -VAS 5024- lösen und den Schlauch abziehen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F
Unterdruckschlauch -3- abziehen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F
Befestigungsschraube des Luftfiltergehäuses herausdrehen -Pfeil-.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F
Rastnasen -Pfeile- entriegeln und die Abdeckung abnehmen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F
Schlauch -Pfeil- vom Luftfiltergehäuse abziehen und herausnehmen.
Luftfiltergehäuse nach oben aus den Haltern ziehen und herausnehmen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F
Abschirmkappe in -Pfeilrichtung- vom Magnetschalter herunterschieben.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F
Plusleitung -1- abschrauben und die Steckverbindung der Klemme 50 -2- trennen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F
Leitung -1- aus dem Leitungshalter -2- ausclipsen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F
Obere Befestigungsschraube des Anlassers -Pfeil- herausdrehen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F
Untere Befestigungsschraube des Anlassers -Pfeil- herausdrehen.
Anlasser nach oben aus dem Fahrzeug herausnehmen.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:
Schraubverbindungen mit den in der Montageübersicht angegebenen Anzugsdrehmomenten anziehen → Kapitel.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Doppelkupplungsgetriebe (DSG) DQ250-6F
