Volkswagen Touran Reparaturanleitung :: Allgemeine Beschreibung

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leitungen / Steuergeräte / Allgemeine Beschreibung

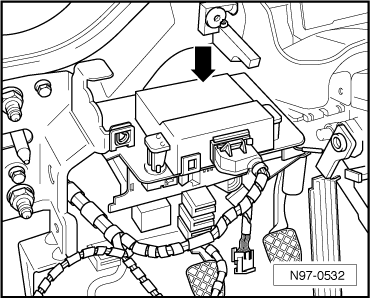

Das Diagnose-Interface für Datenbus -J533- (Gateway) -Pfeil- befindet sich unterhalb der Schalttafel oberhalb des Relaisträgers.

Hinweis

Zusätzliche Informationen:

→ Nr.306

→ Nr.307

Allgemeine Beschreibung:

Das Diagnose-Interface für Datenbus -J533- (Gateway) ist beim Touran als separates Gerät ausgeführt. Es hat zwei Aufgaben im Fahrzeug:

Durchführen des Datenaustauschs zwischen den CAN-Bus-Systemen "CAN-Bus-Antrieb", "CAN-Bus-Komfort" und "CAN-Bus-Infotainment".

Umsetzen der Diagnosedaten von den CAN-Bus-Systemen auf die K-Leitung und umgekehrt. Somit können die Daten vom → Fahrzeugdiagnosetester genutzt werden.

Hinweis

Soll das Diagnose-Interface für Datenbus -J533- ersetzt werden, muss in jedem Fall zum Auslesen der im Gerät gespeicherten Codierungen der Arbeitsablauf "Diagnose-Interface für Datenbus -J533 ersetzen" durchgeführt werden → Kapitel.

Fehlererkennung und Fehleranzeige:

Das Diagnose-Interface für Datenbus -J533- ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche erleichtert.

Zur Fehlersuche ist der → Fahrzeugdiagnosetester zu verwenden → Kapitel.

Folgende Funktionen des Diagnose-Interface für Datenbus -J533- können angepasst werden:

Steuergerät ersetzen → Kapitel

Steuergerät codieren → Kapitel

Identifikation → Kapitel

Messwerte lesen → Kapitel

Busaktivität prüfen → Kapitel

Steuergeräte Sollverbauliste anpassen → Kapitel

Transportmodus → Kapitel

Diagnose-Interface für Datenbus -J533- ersetzen

Dieser Prüfablauf muss vor dem Ersetzen des Diagnose-Interface für Datenbus durchgeführt werden.

-	Diagnose-Interface für Datenbus -J533- ersetzen → Fahrzeugdiagnosetester.
