Volkswagen Touran Reparaturanleitung :: Ablagefach, Schalttafel, Mitte, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Ablagen, Abdeckungen und Blenden / Ablagefach, Schalttafel, Mitte, aus- und einbauen

Ausbauen

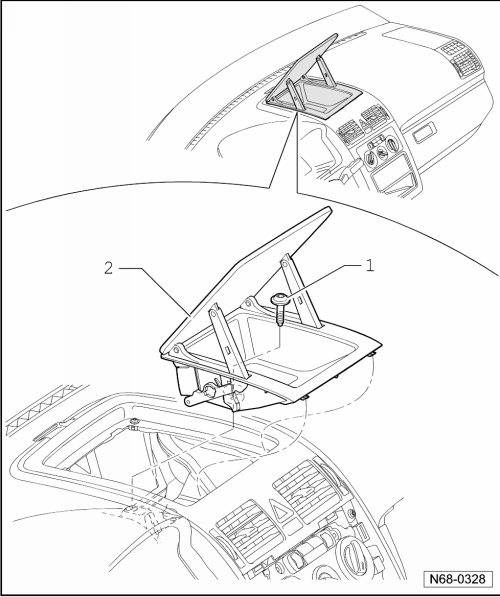

-	Drehen Sie die Schraube -1- heraus (1,5 Nm).

Hinweis

Alternativ kann das Ablagefach durch 2 Schrauben (1,5 Nm) oberhalb der mittleren Ausströmer befestigt sein.

-	Ziehen Sie das Ablagefach -2- nach oben aus der Mittelkonsole heraus.

Ablagefach, Schalttafel, Mitte, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
