Volkswagen Touran Reparaturanleitung :: Abgastemperaturgeber 1, - G235- aus- und einbauen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgasanlage / Abgastemperaturregelung / Abgastemperaturgeber 1, - G235- aus- und einbauen

Ausbauen

-	Elektrische Steckverbindung -3- für Abgastemperaturgeber 1 -G235- trennen und elektrische Leitung frei legen.

-	Geräuschdämpfung ausbauen:

Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50

Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66

Hinweis

Die Verschraubung erreichen Sie von oben mit dem Schlüssel aus Werkzeugsatz -T10395/7-.

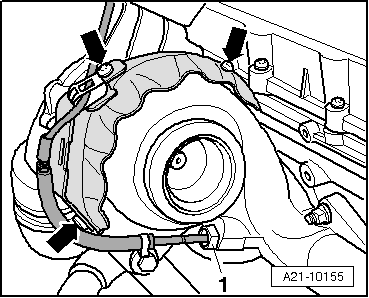

-	Abgastemperaturgeber 1 -G235--Pos. 1- aus dem Abgaskrümmer herausschrauben.

Hinweis

-Pfeile- nicht beachten.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:

Hinweis

Bestreichen Sie das Gewinde des Abgastemperaturgebers mit Heißschraubenpaste; Heißschraubenpaste → Elektronischer Teilekatalog (ETKA).

Bringen Sie alle Kabelbinder beim Einbau wieder an der gleichen Stelle an.

Einbaulage des Abgastemperaturgebers -G235-:

ACHTUNG!

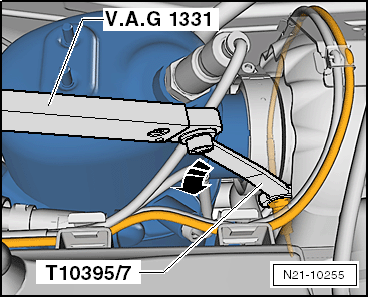

Die Einstellung des Drehmomentschlüssel -V.A.G 1331- muss in diesem Fall 28 Nm betragen.

Durch die Verlängerung des Drehmomentschlüssel -V.A.G 1331- mit Schlüssel aus Werkzeugsatz -T10395/7- wird das richtige Drehmoment von 45 Nm erreicht.

Gewinde des Gebers mit Heißschraubenpaste -G 052 112 A3- fetten.

Abgastemperaturgeber 1, - G235- aus- und einbauen

-	Schrauben Sie den Abgastemperaturgeber 1 -G 235- von Hand ein.

-	Anschließend mit dem Drehmomentschlüssel -V.A.G 1331- zusammen mit dem Schlüssel aus Werkzeugsatz -T10395/7- auf Anzugsdrehmoment bringen.

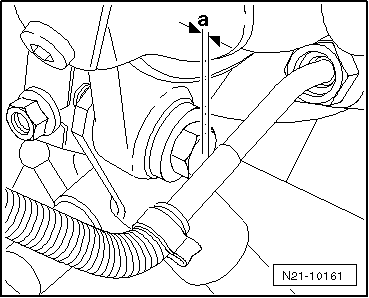

Abgewinkelter Schaft muss einen Abstand -a- = 3 ... 5 mm zur Verschraubung der Stütze für Abgasturbolader haben.
