Volkswagen Touran Reparaturanleitung :: Lampe für Fernlichtscheinwerfer bzw. Lampe für Tagesfahrlicht ersetzen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Halogenlampen / Lampe für Fernlichtscheinwerfer bzw. Lampe für Tagesfahrlicht ersetzen

Hinweis

Die Lampe für Fernlichtscheinwerfer links -M30- bzw. Lampe für Fernlichtscheinwerfer rechts -M32- ist eine 2-Faden-Lampe und übernimmt gleichzeitig die Funktion der Lampe für Tagesfahrlicht links -L174- bzw. Lampe für Tagesfahrlicht rechts -L175-.

Die Abbildungen zeigen den Lampenwechsel der Lampe für Fernlichtscheinwerfer/Tagesfahrlicht am linken Scheinwerfer. Für den rechten Scheinwerfer erfolgt das Ersetzen sinngemäß.

Aus Gründen der Übersichtlichkeit ist der Scheinwerfer in den folgenden Abbildungen ausgebaut dargestellt.

Für den Lampenwechsel der Lampe für Fernlichtscheinwerfer/Tagesfahrlicht muss der Scheinwerfer nicht ausgebaut werden.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-	Abdeckkappe -2- abziehen.

Lampe für Fernlichtscheinwerfer bzw. Lampe für Tagesfahrlicht ersetzen

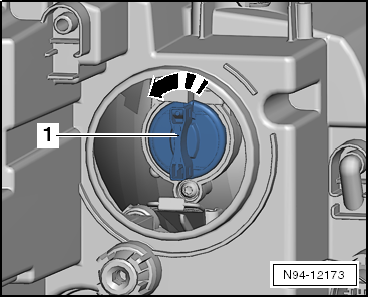

-	Lampenfassung mit Griffstück -1- in -Pfeilrichtung- drehen und zusammen mit der Lampe für Fernlichtscheinwerfer/Tagesfahrlicht aus dem Scheinwerfer herausnehmen.

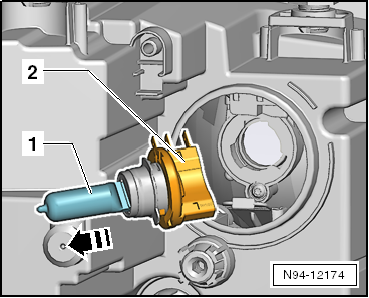

-	Lampe für Fernlichtscheinwerfer/Tagesfahrlicht-1- in -Pfeilrichtung- gerade aus der Lampenfassung -2- herausziehen.

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Vorsicht!

Achten Sie beim Einbau der Abdeckkappe auf den richtigen Sitz. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

Hinweis

Beim Einbau einer Lampe nicht den Glaskolben berühren. Finger hinterlassen Fettspuren auf dem Glaskolben, die beim Einschalten der Lampe verdampfen und den Glaskolben trüben.

-	Funktionen des Scheinwerfers prüfen.

-	Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft.
