Volkswagen Touran Handbücher

Volkswagen Touran Reparaturanleitung :: Übersicht über die Radioanlage "RCD 300"

Volkswagen Touran Reparaturanleitung / Kommunikation / Radioanlage "RCD 300" / Übersicht über die Radioanlage "RCD 300"

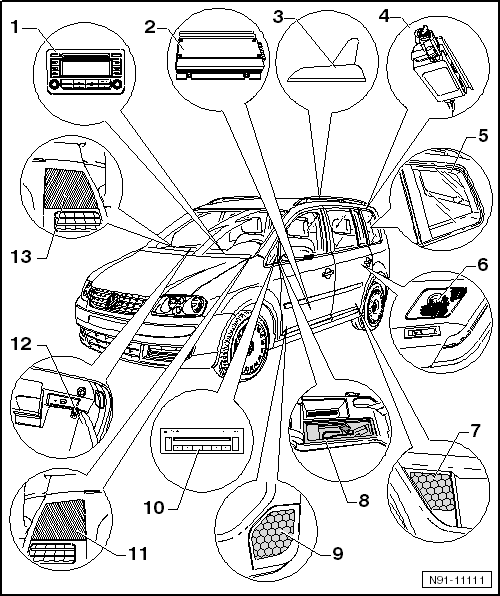

Übersicht über die Radioanlage

1 -  Radio -R-
eingebaut in der Mittelkonsole
aus- und einbauen → Kapitel
2 -  Verstärker -R12- für das Soundsystem
eingebaut unter dem linken Vordersitz
weitere Informationen im Kapitel Verstärker für das Soundsystem → Kapitel
3 -  Antenne für Telefon, Navigationssystem, Standheizung -R66-
eingebaut auf dem hinteren Teil des Fahrzeugdachs
weitere Informationen im Kapitel Antennenanlagen, → Kapitel
4 -  Antennenverstärker -R45-
für den Empfang von Radiosignalen FM und AM
eingebaut oberhalb der beiden hinteren Seitenscheiben
weitere Informationen im Kapitel Antennenanlagen, → Kapitel
5 -  Scheibenantenne für Radioempfang
für den Empfang von Radiosignalen FM und AM
eingebaut in den beiden hinteren Seitenscheiben
weitere Informationen im Kapitel Antennenanlagen, → Kapitel
6 -  Hochtonlautsprecher hinten links -R14- und rechts -R16-
eingebaut in der Tür hinten im Bereich der Armlehne
weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel
7 -  Tieftonlautsprecher hinten links -R15- und rechts -R17-
eingebaut in der Tür hinten unten
weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel
8 -  Steuergerät für Multimediasystem -J650-
eingebaut im Ablagekasten der Mittelarmlehne
weitere Informationen im Kapitel Steuergerät für Multimediasystem → Kapitel
Je nach gewählter Ausstattung können an diesem Einbauort auch eingebaut sein:
der DVD-Player vom Multimediasystem Rear Seat Entertainment RSE → Kapitel,
ein USB-Anschluss für USB-Sticks und MP3-Player → Kapitel, oder
eine Halterung für iPOD-Player der Firma Apple → Kapitel
9 -  Tieftonlautsprecher vorn links -R21- und rechts -R23-
eingebaut in der Tür vorn unten
weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel
10 -  CD-Wechsler -R41-
6fach-CD-Wechsler
eingebaut im Ablagekasten der Mittelarmlehne
11 -  Mittel- und Hochtonlautsprecher vorn links, -R103- und -R20-
eingebaut in der Schalttafel links
weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel
12 -  Anschluss für externe Audioquellen -R199-
eingebaut im Handschuhfach
weitere Informationen im Kapitel Anschluss für externe Audioquellen -R199- → Kapitel
13 -  Mittel- und Hochtonlautsprecher vorn rechts, -R104- und -R22-
eingebaut in der Schalttafel rechts
weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel
