Volkswagen Touran Reparaturanleitung :: Vorgehensweise zur Fehlersuche

Benötigte Spezialwerkzeuge, Betriebseinrichtungen, Prüf- und Messgeräte sowie Hilfsmittel

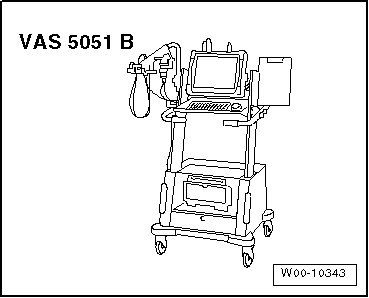

Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051- oder das Fahrzeugdiagnose- und Service-Informationssystem -VAS 5052-
Diagnoseleitung -VAS 5051/5a- oder -VAS 5051/6a- oder -VAS 5052/3-
Wählen Sie im Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051- oder im Fahrzeugdiagnose- und Service-Informationssystem -VAS 5052- die "Messtechnik"
Vorgehensweise zur Fehlersuche:
Der USB-Anschluss ist nicht eigendiagnosefähig.
Sollte die Signalübertragung zum Radio/Radio-Navigationssystem nicht funktionieren, so können Sie die Spannungsversorgung an der Steckverbindung prüfen.
Prüfvoraussetzungen:
Vergewissern Sie sich vorher, das der USB-Stick bzw. der MP3-Spieler selbst nicht als Fehlerquelle in Frage kommt, → Betriebsanleitung.
Prüfen Sie, dass die Sicherung in Ordnung ist.
Prüfen Sie das Radio/Radio-Navigationssystem über die Eigendiagnose auf Fehlerfreiheit.
Gehen Sie wie folgt vor:
Bauen Sie das Ablagefach mit dem eingebauten USB-Anschluss aus, → Kapitel.
Trennen Sie die Steckverbindung unterhalb des Ablagefaches.
Messen Sie mithilfe des Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051- oder im Fahrzeugdiagnose- und Service-Informationssystem -VAS 5052- an der leitungsstrangseitigen Steckverbindung folgende Spannungen:
an der Steckverbindung T12, 12-fach, an Klemme 6 Spannungsversorgung, plus, bei eingeschaltetem Radiogerät.
an der Steckverbindung T12, 12-fach, an Klemme 8 Spannungsversorgung, plus, Steuerleitung, bei eingeschaltetem Radiogerät.
an der Steckverbindung T12, 12-fach, an Klemme 3 Spannungsversorgung Klemme 31, minus
Wenn die angegebenen Spannungswerte nicht gemessen werden können, dann setzen Sie die Leitungsverbindungen nach Stromlaufplan instand.
Sollte kein Fehler feststellbar sein, ersetzen Sie das Ablagefach mit dem USB-Anschluss.
