Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

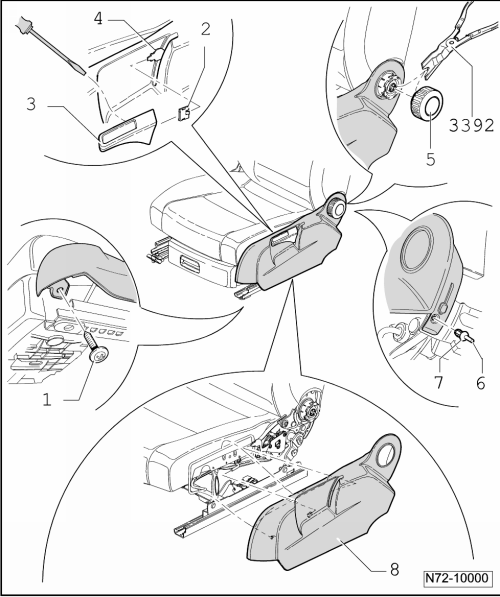

Ausbauen

-	Drehen Sie die Schraube -1- heraus (2,5 Nm).

-	Drücken Sie die Blechlasche der Befestigungsklammer -2-, mit einem kleinen Schraubendreher, nach innen und ziehen Sie den Griff -3- vom Verstellhebel -4- herunter.

Hinweis

Zur besseren Übersicht ist die Befestigungsklammer in der Abbildung in ausgebautem Zustand dargestellt.

-	Entfernen Sie die Befestigungsklammer -2- vom Griff -3-.

-	Demontieren Sie, mit Hilfe der Demontagezange -3392-, den Verstellknopf -5-.

-	Drücken Sie den Klemmstift -7- nach innen und entfernen Sie den Befestigungsclip -6-.

-	Lösen Sie die Verkleidung -8- vom Sitz.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
