Hinweis

Der Aus- und Einbau ist für die rechte Fahrzeugseite beschrieben. Der Aus- und Einbau für die linke Seite erfolgt sinngemäß.

Ausbauen

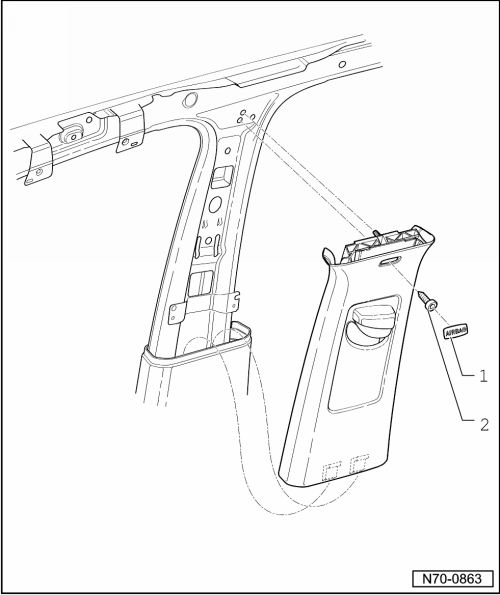

-	Entfernen Sie das Emblem, Airbag -1- und drehen Sie die Schraube -2- heraus (2 Nm).

Hinweis

Beim Wiedereinbau muss das Emblem, Airbag -1- ersetzt werden.

-	Ziehen Sie die Verkleidung Säule B aus den Aufnahmen in der Karosserie und dem Keder der Türdichtung heraus.

-	Bauen Sie die Verkleidung Säule B, unten, aus → Kapitel.

-	Bauen Sie den Gurtendbeschlag vom Sicherheitsgurt vorn aus → Kapitel.

-	Ziehen Sie den Sicherheitsgurt durch die Öffnung der Verkleidung.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
