Volkswagen Touran Reparaturanleitung :: Verkleidung Lehne, 2. Sitzreihe Mitte, aus- und einbauen

Ausbauen

-	Nehmen Sie den mittleren Sitz der 2. Sitzreihe aus dem Fahrzeug heraus.

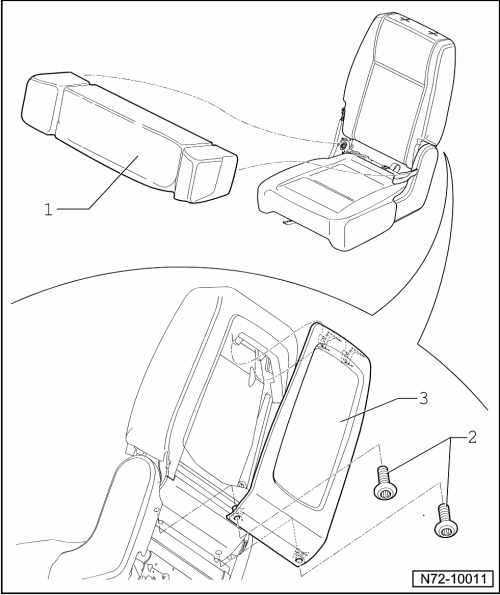

-	Ziehen Sie das Zwischenstück -1- heraus, es ist mit Klettband am Sitz befestigt.

-	Klappen Sie die Lehne nach vorn.

-	Drehen Sie die zwei Schrauben -2- heraus (3 Nm) und lösen Sie die Verkleidung -3- von der Lehne.

Verkleidung Lehne, 2. Sitzreihe Mitte, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
